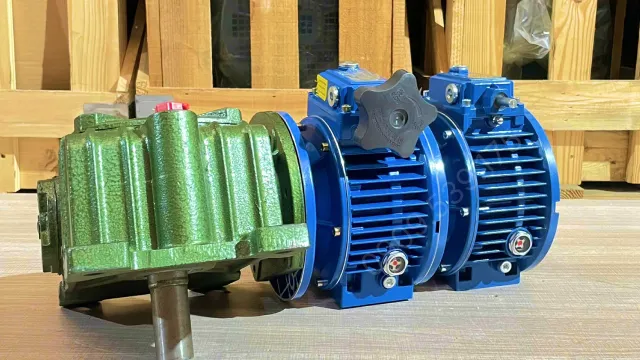

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 100)

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 100) là hệ thống truyền động phức hợp kết hợp giữa khả năng biến tốc vô cấp và giảm tốc trục vít bánh vít để tối ưu lực kéo. Cấu trúc này cho phép điều chỉnh dải tốc độ đầu ra cực thấp trong khi vẫn duy trì mô men xoắn ổn định cho các tải nặng công nghiệp. Đây là giải pháp kỹ thuật then chốt giúp các nhà máy kiểm soát quy trình vận hành với độ chính xác và độ bền vượt trội.

Các đặc tính cốt lõi của Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 100)

• Khả năng điều chỉnh tốc độ vô cấp linh hoạt nhờ hai bộ điều tốc cơ học UDL công suất 1.5kW kết nối nối tiếp.
• Hộp số trục vít WPDX 100 cung cấp tỉ số truyền lớn và khả năng tự hãm an toàn trong các ứng dụng nâng hạ hoặc băng tải dốc.
• Vỏ thiết bị đúc từ gang chất lượng cao giúp triệt tiêu rung động và tăng cường khả năng tản nhiệt khi vận hành liên tục.
• Cấu trúc đa tầng cho phép đạt được mô men xoắn đầu ra cực lớn mà không làm quá tải động cơ điện đầu vào.
• Hệ thống phớt chặn dầu cao cấp ngăn ngừa rò rỉ và bảo vệ các linh kiện bên trong khỏi bụi bẩn môi trường công nghiệp.

Hệ thống truyền động này đại diện cho sự kết hợp hoàn hảo giữa tính linh hoạt của bộ điều tốc cơ và sức mạnh của hộp số công nghiệp nặng. Dưới đây là những phân tích kỹ thuật chuyên sâu về cấu tạo và nguyên lý hoạt động của thiết bị.

Thiết kế tổng quan hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 100)

Cụm thiết bị Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 100) được lắp đặt theo dạng module hóa giúp tối ưu không gian và thuận tiện cho bảo trì. Vỏ ngoài của hai bộ UDL thường được chế tạo bằng nhôm đúc áp lực cao để giảm trọng lượng trong khi phần WPDX 100 sử dụng gang HT200 chịu lực. Các bề mặt lắp ghép được gia công phay phẳng tuyệt đối đảm bảo độ đồng tâm giữa các trục truyền động.Thiết bị sở hữu hệ thống cánh tản nhiệt phân bổ dọc thân máy giúp tối ưu hóa luồng khí đối lưu trong quá trình làm việc. Trục ra của bộ điều tốc cấp trước được kết nối trực tiếp vào trục vào của cấp sau thông qua khớp nối hoặc mặt bích tiêu chuẩn. Sự sắp xếp này tạo ra một dòng chảy năng lượng liên tục và giảm thiểu tổn thất công suất qua các mối nối trung gian.Hệ thống bôi trơn được thiết kế riêng biệt cho từng bộ phận để phù hợp với đặc tính vận hành khác nhau của đĩa ma sát và bánh răng. Các nút thăm dầu và lỗ thông hơi được bố trí ở vị trí dễ quan sát giúp người vận hành kiểm soát tình trạng dầu bôi trơn định kỳ.

Cấu tạo chi tiết hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 100)

Cấu trúc của Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 100) chia làm hai phân vùng chức năng chính gồm bộ phận điều tốc vô cấp và bộ phận giảm tốc cố định. Sự phối hợp này tạo ra một hệ thống có dải biến thiên tốc độ rộng hơn nhiều so với các loại hộp số thông thường.Cấu tạo bộ điều chỉnh tốc độ vô cấp UDL:

• Đĩa ma sát chủ động và bị động: Chế tạo từ thép hợp kim chịu mài mòn cao giúp truyền lực thông qua lực ma sát khô hoặc ướt.
• Vòng lăn điều tốc: Di chuyển dọc theo bán kính của đĩa ma sát để thay đổi tỉ số truyền tức thời khi người dùng xoay núm điều chỉnh.
• Lò xo ép tự động: Đảm bảo lực ép giữa các đĩa ma sát luôn ổn định ngay cả khi tải trọng thay đổi đột ngột.

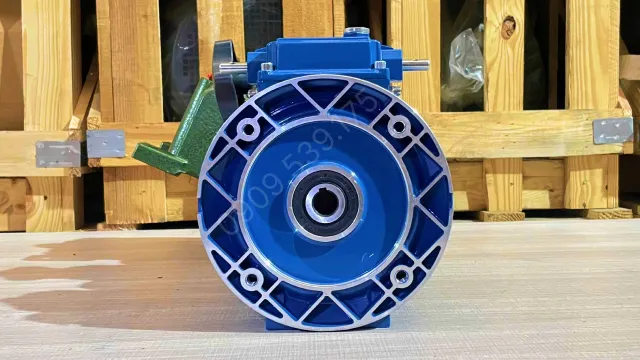

• Trục vào bích B5 hoặc B14: Cho phép kết nối trực tiếp với động cơ điện tiêu chuẩn một cách nhanh chóng.

Cấu tạo của hộp giảm tốc trục vít WPDX 100:

• Cấp giảm tốc cuối: Sử dụng bộ truyền trục vít bằng thép S45C tôi cứng và bánh vít bằng hợp kim đồng thiếc chuyên dụng.
• Trục ra vuông góc: Thiết kế trục ra vuông góc với trục vào giúp tiết kiệm diện tích lắp đặt trong các không gian hẹp.
• Vỏ gang đúc nguyên khối: Cung cấp độ cứng vững cần thiết để chịu đựng mô men xoắn phản lực lớn từ tải trọng bên ngoài.
• Vòng bi chịu lực: Hệ thống vòng bi côn hoặc vòng bi cầu tự lựa giúp trục chịu được lực hướng tâm và lực dọc trục cao.

Thông số kỹ thuật của hệ thống truyền động đa cấp

Việc nắm vững các thông số kỹ thuật là điều kiện tiên quyết để lựa chọn Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 100) phù hợp với yêu cầu sản xuất. Dưới đây là bảng tổng hợp các chỉ số quan trọng về công suất, tỉ số truyền và khả năng chịu tải.

Thông số kỹ thuật	Bộ điều tốc UDL (2 bộ)	Hộp số WPDX 100
Công suất động cơ đáp ứng	1.5kW (2Hp)	Phù hợp đầu vào 1.5kW
Dải tốc độ đầu vào	1400 – 1500 vòng/phút	Tùy thuộc đầu ra UDL
Tỉ số truyền biến thiên	1:1.4 đến 1:7 (mỗi bộ)	1/10 đến 1/60 (cố định)
Vật liệu bánh răng/đĩa	Thép chuyên dụng tôi cao tần	Trục vít thép – Bánh vít đồng
Kiểu lắp đặt	Mặt bích hoặc chân đế	Trục ra vuông góc phía dưới

Hiệu suất truyền động của toàn hệ thống Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 100) phụ thuộc vào độ nhớt của dầu bôi trơn và nhiệt độ môi trường. Khi hoạt động ở tốc độ thấp nhất mô men xoắn có thể tăng gấp nhiều lần so với tốc độ định mức của động cơ.

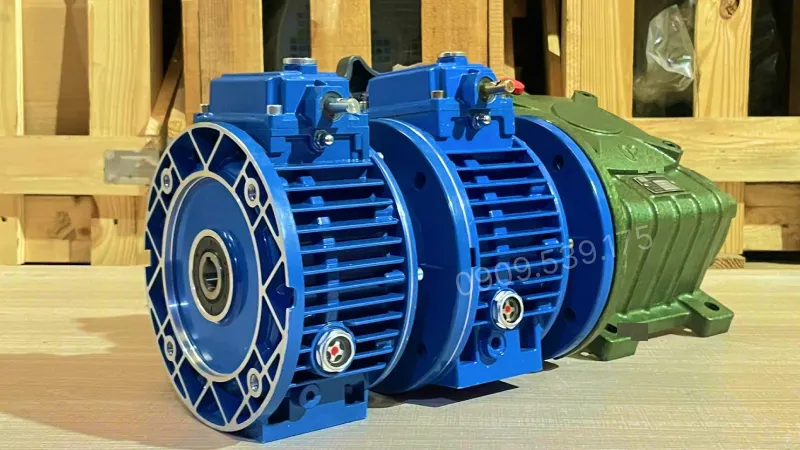

Ứng dụng hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 100)

Thiết bị Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 100) thường được ứng dụng trong các quy trình sản xuất đòi hỏi sự thay đổi tốc độ chậm và lực kéo lớn. Đặc biệt trong các ngành công nghiệp nặng nơi mà biến tần không phải là lựa chọn tối ưu về mặt chi phí hoặc kỹ thuật hãm.

• Ngành khuấy trộn hóa chất: Điều chỉnh tốc độ cánh khuấy từ rất chậm đến trung bình để phù hợp với độ nhớt của dung dịch theo thời gian.
• Hệ thống băng tải sấy: Kiểm soát thời gian vật phẩm đi qua buồng sấy một cách chính xác bằng cách tinh chỉnh tốc độ băng tải.
• Máy cán màng polymer: Đảm bảo lực kéo màng đều đặn giúp sản phẩm không bị biến dạng hoặc đứt gãy trong quá trình định hình.
• Lò quay xử lý rác thải: Cung cấp tốc độ quay cực thấp để vật liệu được tiếp xúc nhiệt tối đa trong buồng đốt.

Sự kết hợp giữa motor điện 3 pha 1.5kW và cụm Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 100) tạo ra một hệ thống vận hành cực kỳ bền bỉ. Các kỹ sư tại Hopgiamtoc3cap.com thường khuyến nghị dòng máy này cho các dự án yêu cầu chạy liên tục 24/7.

Ưu điểm nổi bật hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 100)

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 100) sở hữu những ưu thế vượt trội về mặt cơ học so với việc chỉ sử dụng một cấp giảm tốc duy nhất. Khả năng tùy biến linh hoạt là điểm cộng lớn nhất giúp thiết bị này đứng vững trên thị trường thiết bị truyền động.Ưu điểm về vận hành:

• Điều chỉnh tốc độ không dừng máy: Người vận hành có thể thay đổi vận tốc ngay khi máy đang hoạt động thông qua tay quay cơ học.
• Độ tin cậy cao: Không phụ thuộc vào linh kiện điện tử nhạy cảm giúp thiết bị hoạt động tốt trong môi trường ẩm ướt hoặc bụi bặm.
• Khả năng chịu tải shock: Cấu trúc trục vít bánh vít của WPDX 100 hấp thụ các xung lực đột ngột bảo vệ động cơ điện an toàn.
• Dễ dàng thay thế phụ tùng: Các bộ phận như đĩa ma sát hoặc bánh vít có thể tìm kiếm và thay thế dễ dàng tại thị trường Việt Nam.

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 100) còn được đánh giá cao nhờ khả năng tiết kiệm năng lượng khi vận hành ở dải tốc độ tối ưu. So với các hệ thống thủy lực phức tạp cụm truyền động cơ khí này có chi phí vận hành và bảo trì thấp hơn đáng kể.

Phân tích so sánh giữa các cấu hình truyền động

Để làm rõ giá trị của Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 100) bài viết thực hiện so sánh với cấu hình sử dụng biến tần điện tử thông thường. Mỗi phương án đều có những ưu thế riêng tùy thuộc vào điều kiện môi trường làm việc thực tế.

Tiêu chí so sánh	Hộp giảm tốc 3 cấp cơ học	Biến tần kết hợp hộp số 1 cấp
Khả năng duy trì mô men	Tăng dần khi tốc độ giảm sâu	Giảm khi chạy ở tần số quá thấp
Độ bền môi trường	Rất cao (chịu ẩm, bụi, nhiệt)	Trung bình (cần tủ điện bảo vệ)
Độ chính xác tốc độ	Ổn định theo cơ chế ma sát	Phụ thuộc vào thuật toán điều khiển
Chi phí đầu tư ban đầu	Thấp đến trung bình	Cao (do giá thành biến tần và tủ điện)
Độ phức tạp bảo trì	Chỉ cần thay dầu định kỳ	Cần kiến thức chuyên môn về điện tử

Từ bảng so sánh trên có thể thấy Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 100) chiếm ưu thế tuyệt đối trong các xưởng sản xuất cơ khí hoặc nhà máy chế biến nguyên liệu thô. Sự ổn định cơ học giúp giảm thiểu thời gian dừng máy do lỗi hệ thống điện.

Case study: Vận hành thực tế tại nhà máy chế biến thực phẩm

Tại một nhà máy chế biến đường tại Long An đơn vị đã lắp đặt Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 100) cho hệ thống vít tải mật đường. Đặc tính của mật đường là độ nhớt thay đổi liên tục theo nhiệt độ và nồng độ chất rắn đòi hỏi tốc độ vít tải phải được điều chỉnh tức thời.Kết quả sau 6 tháng vận hành cho thấy hệ thống hoạt động ổn định với độ ồn dưới 75dB. Việc sử dụng hai bộ UDL nối tiếp cho phép công nhân tinh chỉnh tốc độ xuống còn 1-2 vòng mỗi phút mà không gặp hiện tượng trượt tải. Mô men xoắn đầu ra của WPDX 100 đảm bảo vít tải không bị kẹt khi mật đường đông đặc lại vào buổi sáng sớm.Hơn nữa đội ngũ kỹ thuật của Hopgiamtoc3cap.com đã ghi nhận mức tiêu thụ điện năng giảm 15% so với hệ thống cũ sử dụng khớp nối thủy lực. Đây là bằng chứng rõ ràng nhất cho hiệu quả kinh tế mà Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 100) mang lại cho doanh nghiệp.

Quy trình lắp đặt Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 100)

Lắp đặt đúng kỹ thuật giúp kéo dài tuổi thọ của Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 100) và ngăn ngừa các hỏng hóc không đáng có. Quy trình thực hiện cần tuân thủ nghiêm ngặt các bước kiểm tra đồng tâm và siết chặt các bulông liên kết.Các bước lắp đặt cơ bản:

• Kiểm tra mặt bằng: Đảm bảo bệ máy phẳng và đủ cứng để chịu toàn bộ trọng lượng của motor và hộp số.
• Lắp động cơ vào bộ UDL cấp 1: Chèn then trục chắc chắn và siết chặt các bulông mặt bích theo hình chữ X.
• Kết nối các cấp giảm tốc: Đảm bảo trục ra của cấp trước lồng khớp hoàn toàn vào trục vào của cấp sau mà không dùng lực đóng mạnh.
• Đổ dầu bôi trơn: Sử dụng dầu bánh răng ISO VG 320 cho phần WPDX và dầu truyền động chuyên dụng cho phần UDL.
• Chạy thử không tải: Vận hành hệ thống trong 30 phút để kiểm tra nhiệt độ và tiếng động lạ trước khi kết nối vào tải thật.

Người lắp đặt cần lưu ý không bao giờ được xoay núm điều tốc của UDL khi động cơ đang đứng yên. Hành động này có thể gây biến dạng đĩa ma sát và làm hỏng cơ cấu điều chỉnh bên trong Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 100).

Bảo trì và khắc phục sự cố thường gặp

Duy trì chế độ bảo dưỡng định kỳ là cách tốt nhất để Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 100) hoạt động bền bỉ qua nhiều năm. Các bộ phận ma sát và răng vít cần được theo dõi sát sao về mức độ mòn và nhiệt độ bề mặt.Khắc phục các vấn đề phát sinh:

• Hiện tượng nóng máy quá mức: Kiểm tra lượng dầu bôi trơn xem có quá ít hoặc quá bẩn hay không đồng thời vệ sinh cánh tản nhiệt.
• Tiếng ồn lạ từ hộp số: Thường do vòng bi bị rơ hoặc bánh vít bị mòn cần mở nắp thăm để kiểm tra bề mặt răng.
• Tốc độ đầu ra không ổn định: Kiểm tra đĩa ma sát trong bộ UDL xem có bị dính dầu nhớt bẩn hoặc lò xo ép bị yếu hay không.
• Rò rỉ dầu tại các trục: Thay thế phớt chặn dầu mới và kiểm tra độ nhẵn của bề mặt trục tại vị trí tiếp xúc phớt.

Đội ngũ kỹ thuật tại Hopgiamtoc3cap.com luôn sẵn sàng hỗ trợ khách hàng trong việc chẩn đoán lỗi từ xa hoặc trực tiếp tại hiện trường. Việc sử dụng linh kiện chính hãng khi sửa chữa Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 100) là bắt buộc để đảm bảo thông số kỹ thuật ban đầu.

Lựa chọn nhà cung cấp uy tín Hopgiamtoc3cap.com

Khi mua Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 100) việc lựa chọn đơn vị cung cấp có năng lực kỹ thuật là yếu tố then chốt. Hopgiamtoc3cap.com tự hào là đơn vị kế thừa nền tảng kỹ thuật dày dạn từ các chuyên gia cơ điện hàng đầu.Chúng tôi cung cấp giải pháp trọn gói từ khâu tư vấn thiết kế đến lắp đặt vận hành tại nhà máy. Mọi sản phẩm Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 100) xuất xưởng đều qua quy trình kiểm định nghiêm ngặt về độ rung và mô men xoắn.Dịch vụ sau bán hàng của chúng tôi cam kết xử lý mọi yêu cầu kỹ thuật trong vòng 24 giờ. Với kho phụ tùng luôn sẵn có Hopgiamtoc3cap.com tự tin đáp ứng mọi nhu cầu nâng cấp và sửa chữa hệ thống truyền động đa cấp của quý khách hàng.

Chính sách bảo hành, giao hàng và cam kết từ Hopgiamtoc3cap.com

Quý khách hàng khi mua hộp giảm tốc tại Hopgiamtoc3cap.com sẽ được hưởng những ưu đãi đặc biệt như sau:

Bảo hành lên đến 24 tháng

Mọi sản phẩm hộp giảm tốc (hộp số giảm tốc) cung cấp bởi Hopgiamtoc3cap.com đều có chế độ bảo hành chính hãng kéo dài 24 tháng. Khách hàng có thể an tâm tuyệt đối khi trải nghiệm sản phẩm nhờ chính sách hậu mãi minh bạch và quy trình xử lý nhanh gọn.

Vận chuyển toàn quốc

Hopgiamtoc3cap.com cung cấp dịch vụ giao hàng nhanh chóng trên phạm vi toàn quốc. Chúng tôi cam kết sản phẩm sẽ được chuyển đến tận nơi, đúng thời gian và an toàn, dù khách hàng ở bất kỳ tỉnh thành nào.

Tiêu chuẩn chất lượng Châu Âu, công nghệ Đức

Hộp giảm tốc từ Hopgiamtoc3cap.com được chế tạo dựa trên công nghệ Đức hiện đại, tuân thủ nghiêm ngặt các tiêu chuẩn chất lượng Châu Âu. Điều này đảm bảo sản phẩm có độ bền vượt trội và khả năng vận hành ổn định bền bỉ.

Giá thành cạnh tranh, ưu đãi hấp dẫn cho đại lý và đơn hàng lớn

Chúng tôi cung cấp mức giá hợp lý cùng nhiều chương trình ưu đãi đặc biệt dành cho khách hàng mua số lượng lớn và các đại lý. Mức chiết khấu sẽ tăng theo số lượng, giúp tối đa hóa lợi ích kinh tế cho quý khách.

Chứng nhận đầy đủ: CO, CQ,...

Tất cả sản phẩm đều đi kèm đầy đủ chứng nhận nguồn gốc (CO) và chứng nhận chất lượng (CQ). Những giấy tờ này là minh chứng rõ ràng, mang lại sự an tâm tuyệt đối cho khách hàng khi tích hợp sản phẩm vào các dự án hoặc công trình cần hồ sơ kỹ thuật chuẩn xác.

Liên hệ mua hàng

Bạn cần tư vấn chọn hộp giảm tốc phù hợp với nhu cầu? Liên hệ ngay với Hopgiamtoc3cap.com để nhận hỗ trợ:

• Số điện thoại: 0918 836 172
• Zalo: 0918836172

Mọi thắc mắc về kỹ thuật hoặc yêu cầu báo giá chi tiết cho Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 100) quý khách vui lòng liên hệ hotline 0918 836 172. Chúng tôi cam kết mang đến giải pháp truyền động tối ưu nhất cho hệ thống sản xuất của bạn.
