Phân biệt hộp giảm tốc WPDA và WPS: Hướng dẫn chi tiết từ A-Z

Nắm rõ điểm khác biệt cơ bản giữa hộp giảm tốc WPDA và WPS là yếu tố then chốt giúp bạn tối ưu hóa hiệu suất truyền động trong công nghiệp. WPDA với trục đứng phù hợp ứng dụng thẳng đứng như máy khuấy, trong khi WPS có trục ngang tối ưu cho băng tải và hệ thống truyền động ngang. Lựa chọn đúng loại sẽ đảm bảo vận hành ổn định và kéo dài tuổi thọ thiết bị.

Những điểm cần nắm rõ để phân biệt hộp giảm tốc WPDA và WPS hiệu quả

• WPDA có trục ra hướng lên (đứng), tối ưu cho các hệ thống truyền động thẳng đứng và tiết kiệm diện tích sàn.
• WPS sở hữu trục ra nằm ngang, lý tưởng cho băng tải, máy sản xuất và các ứng dụng truyền động ngang.
• Cả hai đều sử dụng cơ cấu trục vít – bánh vít nhưng khác biệt ở hướng bố trí cốt trục đầu ra.
• Xem xét không gian lắp đặt và hướng truyền động là yếu tố then chốt khi lựa chọn loại hộp số phù hợp.
• Việc lựa chọn đúng sẽ đảm bảo hiệu suất, độ bền và giảm chi phí vận hành cho hệ thống của bạn.

Để hiểu rõ hơn về từng loại, hãy cùng Hopgiamtoc3cap.com đi sâu vào phân tích cấu tạo và đặc điểm kỹ thuật của hộp giảm tốc WPDA và WPS.

Công ty Hopgiamtoc3cap.com sở hữu đội ngũ kỹ thuật viên dày dặn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor.

Hộp giảm tốc WPDA và WPS là gì?

Hộp giảm tốc WPDA và WPS là hai dòng thiết bị truyền động cơ khí phổ biến, được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp. Chúng đóng vai trò quan trọng trong việc điều chỉnh tốc độ và mô-men xoắn, giúp máy móc hoạt động hiệu quả và ổn định.

Dù có cùng chức năng cơ bản là giảm tốc độ quay của động cơ, WPDA và WPS lại khác biệt đáng kể về thiết kế trục ra và ứng dụng thực tế. Sự khác biệt này quyết định loại hình công việc và môi trường lắp đặt mà mỗi dòng hộp số phù hợp nhất.

Chuyên gia Hopgiamtoc3cap.com: Hộp giảm tốc (hay hộp số giảm tốc) là thiết bị cơ khí giúp điều chỉnh tốc độ quay và tăng mô-men xoắn từ động cơ, từ đó tối ưu hóa hiệu suất cho hệ thống truyền động. Việc lựa chọn đúng loại hộp số là yếu tố then chốt để đảm bảo vận hành an toàn và bền bỉ.

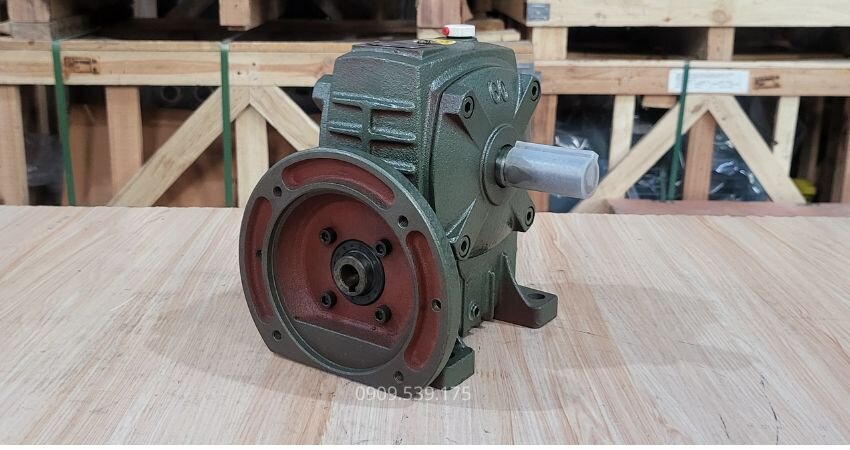

Đặc điểm của hộp giảm tốc WPDA

Hộp giảm tốc WPDA được thiết kế đặc biệt cho các hệ thống truyền động thẳng đứng, mang lại sự ổn định và khả năng chịu tải tốt trong nhiều ứng dụng công nghiệp chuyên biệt.

• Thiết kế cốt trục ra hướng lên trên (cốt đứng).
• Phù hợp cho máy trộn đứng, hệ thống nâng hạ và băng tải đứng.
• Kết cấu chắc chắn, dễ dàng lắp đặt ngay cả trong không gian hạn chế.
• Khả năng truyền mô-men xoắn ổn định, đảm bảo vận hành êm ái.
• Thích hợp cho các hệ thống tải trung bình và hoạt động liên tục kéo dài.
• Là model hộp giảm tốc được sử dụng phổ biến trong nhiều ứng dụng công nghiệp đặc thù.

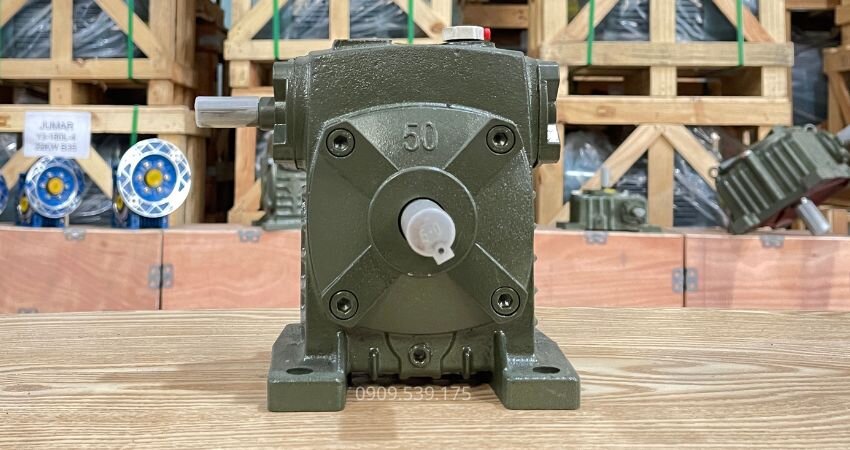

Đặc điểm của hộp giảm tốc WPS

Hộp giảm tốc WPS là dòng thiết bị truyền động được ưa chuộng cho các hệ thống máy hoạt động theo phương ngang nhờ thiết kế nhỏ gọn, dễ lắp đặt và khả năng vận hành ổn định.

• Thiết kế cốt trục ra nằm ngang (cốt ngang).
• Trục ra vuông góc với trục vào, tối ưu cho truyền động góc 90 độ.
• Phù hợp với hệ thống băng chuyền, băng tải và máy chạy trục ngang.
• Thiết kế gọn gàng giúp tiết kiệm đáng kể không gian lắp đặt.
• Vận hành ổn định, với độ rung và tiếng ồn được kiểm soát ở mức thấp.
• Thích hợp cho các khu vực có không gian lắp đặt bị giới hạn.
• Có cấu tạo tương tự các dòng hộp số giảm tốc chuyên dụng trong công nghiệp.

Cấu tạo cơ bản của hộp giảm tốc WPDA và WPS

Mặc dù có sự khác biệt về hướng trục ra, cả hộp giảm tốc WPDA và WPS đều chia sẻ chung nguyên lý truyền động cơ học dựa trên trục vít và bánh vít. Sự khác biệt chủ yếu nằm ở cách bố trí và hướng của các cốt trục để tối ưu hóa cho từng hướng lắp đặt cụ thể.

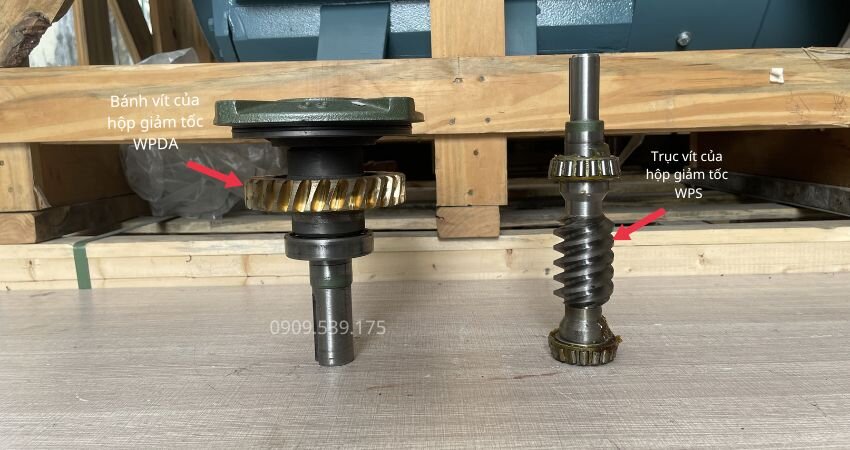

Cấu tạo trục vít và bánh vít

Cơ cấu truyền động trục vít – bánh vít là bộ phận cốt lõi, quyết định khả năng giảm tốc, chịu tải và độ ổn định của thiết bị trong suốt quá trình vận hành liên tục.

• Trục vít được chế tạo từ thép hợp kim cao cấp, đảm bảo độ cứng và khả năng chịu tải lớn.
• Bánh vít làm bằng vật liệu đồng đặc biệt giúp giảm ma sát và tăng cường độ bền khi hoạt động.
• Cơ cấu ăn khớp chặt chẽ giữa trục vít và bánh vít tạo ra tỉ số truyền lớn, hiệu quả cao.
• Có khả năng tự hãm, hạn chế tối đa hiện tượng quay ngược khi dừng máy.
• Giúp hệ thống vận hành an toàn mà không cần phải sử dụng thêm các loại phanh phụ.
• Hoạt động ổn định, phù hợp với các ứng dụng tải nặng và truyền động liên tục dài ngày.

Kiểu bố trí cốt trục đầu vào và đầu ra

Cả hộp giảm tốc WPS và WPDA đều sử dụng cơ cấu truyền động trục vít – bánh vít. Tuy nhiên, mỗi dòng lại có thiết kế trục ra và ứng dụng thực tế khác nhau, nhằm phù hợp với từng yêu cầu cụ thể của hệ thống máy móc công nghiệp.

Hộp giảm tốc WPS:

• Thiết kế cốt trục ra nằm ngang (cốt ngang).
• Trục ra vuông góc với trục vào, lý tưởng cho truyền động góc 90 độ.
• Thường sử dụng cho băng tải, băng chuyền và các máy chạy trục ngang.
• Thiết kế gọn gàng giúp tối ưu không gian lắp đặt.
• Vận hành ổn định, với độ rung và tiếng ồn được giảm thiểu.
• Phù hợp với các hệ thống có không gian lắp đặt hạn chế.

Hộp giảm tốc WPDA:

• Thiết kế cốt trục ra hướng lên trên (cốt đứng).
• Phù hợp với hệ thống truyền động thẳng đứng và các cơ cấu nâng hạ.
• Thường dùng cho máy trộn đứng, máy khuấy và trục nâng công nghiệp.
• Khả năng chịu tải ổn định và truyền mô-men xoắn lớn.
• Có khả năng tự hãm tốt, tăng cường độ an toàn khi dừng máy.
• Thích hợp cho các ứng dụng tải trung bình và vận hành liên tục.

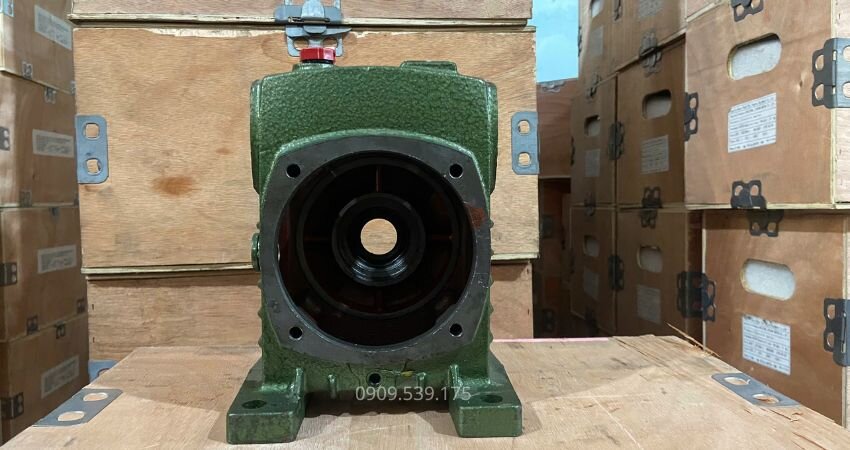

Thiết kế vỏ hộp số và hệ thống ổ bi

Thiết kế vỏ hộp số và hệ thống ổ bi đóng vai trò cực kỳ quan trọng trong việc đảm bảo độ bền, khả năng chịu tải và sự ổn định của hộp giảm tốc. Đặc biệt là trong quá trình vận hành liên tục và ở môi trường công nghiệp khắc nghiệt.

• Vỏ hộp được đúc bằng gang nguyên khối có độ cứng và độ bền cao.
• Khả năng chịu va đập và rung động tốt trong môi trường công nghiệp.

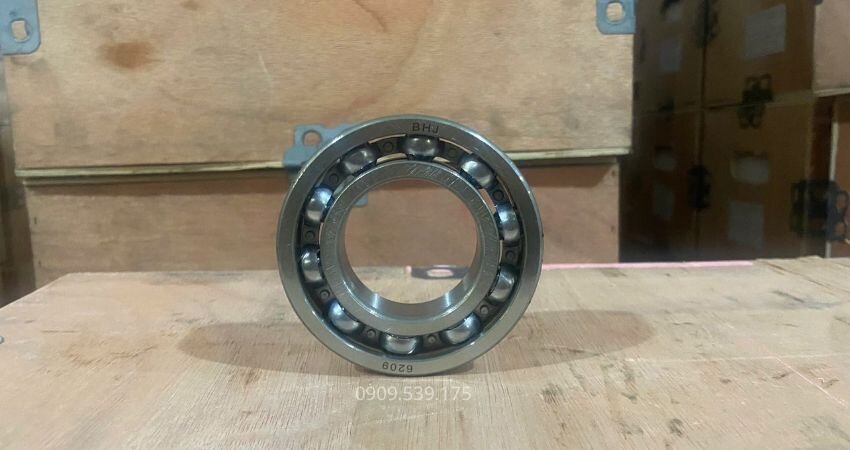

• Tích hợp hệ thống vòng bi côn giúp tăng cường độ ổn định khi vận hành.
• Chịu được cả lực hướng kính và lực dọc trục một cách hiệu quả.
• Giúp giảm rung lắc và hạn chế sai lệch trục khi hoạt động với tải nặng.
• Tăng tuổi thọ cho bánh răng, ổ bi và toàn bộ hệ thống truyền động.
• Phù hợp với các ứng dụng yêu cầu vận hành liên tục trong thời gian dài.

Ưu điểm và hạn chế của từng dòng hộp giảm tốc

Mỗi dòng hộp giảm tốc WPDA và WPS đều sở hữu thiết kế riêng biệt nhằm đáp ứng các yêu cầu lắp đặt khác nhau trong môi trường công nghiệp. Việc nắm rõ ưu điểm và hạn chế của từng loại sẽ giúp người dùng đưa ra lựa chọn phù hợp nhất với không gian, tải trọng và điều kiện vận hành thực tế.

Hộp giảm tốc WPDA

Ưu điểm:

• Thiết kế trục ra hướng lên trên giúp tiết kiệm đáng kể diện tích mặt bằng lắp đặt.
• Phù hợp lý tưởng với các ứng dụng truyền động theo phương thẳng đứng như máy trộn, máy khuấy, bồn khuấy hóa chất và hệ thống nâng hạ.
• Khả năng tạo mô-men xoắn lớn ở tốc độ thấp, giúp máy vận hành ổn định và mạnh mẽ.
• Cấu tạo nhỏ gọn, dễ dàng tích hợp vào các hệ thống có không gian lắp đặt hạn chế.

Hạn chế:

• Vị trí trục ra thẳng đứng khiến phớt chặn dầu phải làm việc liên tục, dễ phát sinh hiện tượng rò rỉ dầu nếu phớt bị lão hóa.
• Công tác bảo trì và thay thế phớt yêu cầu thực hiện định kỳ để đảm bảo tuổi thọ và hiệu suất của thiết bị.
• Không phải là lựa chọn tối ưu cho một số hệ thống cần bố trí truyền động theo phương ngang.

Lưu ý kỹ thuật: Đối với hộp giảm tốc WPDA, việc kiểm tra và bảo dưỡng phớt chặn dầu định kỳ là cực kỳ quan trọng. Sự rò rỉ dầu không chỉ gây lãng phí mà còn có thể ảnh hưởng nghiêm trọng đến tuổi thọ của vòng bi và các bộ phận bên trong.

Hộp giảm tốc WPS

Ưu điểm:

• Thiết kế trục ra nằm ngang giúp việc lắp đặt và căn chỉnh với các hệ thống truyền động cơ khí trở nên đơn giản, thuận tiện hơn.
• Thích hợp cho các ứng dụng như băng tải, máy đóng gói, máy cắt, máy ép và nhiều dây chuyền sản xuất công nghiệp khác.
• Kết cấu ổn định, với khả năng chịu tải liên tục tốt trong môi trường làm việc khắc nghiệt.
• Việc kiểm tra mức dầu bôi trơn và công tác bảo dưỡng thường thuận tiện hơn so với kiểu trục đứng.

Hạn chế:

• Chiếm nhiều không gian lắp đặt theo chiều ngang hơn so với hộp giảm tốc WPDA.
• Không phải là lựa chọn tối ưu cho các ứng dụng yêu cầu truyền động theo phương thẳng đứng.
• Khi lắp đặt trong không gian hẹp, việc bố trí động cơ và hộp giảm tốc có thể gặp nhiều khó khăn hơn.

Nên chọn WPDA hay WPS?

• Chọn WPDA khi cần tiết kiệm diện tích sàn và truyền động theo phương thẳng đứng, chẳng hạn như máy khuấy hoặc bồn trộn hóa chất.
• Chọn WPS khi hệ thống yêu cầu trục ra nằm ngang, dễ dàng căn chỉnh với băng tải, máy sản xuất hoặc các dây chuyền công nghiệp thông dụng.

Bảng so sánh để phân biệt hộp giảm tốc WPDA và WPS

Để giúp bạn dễ dàng hình dung và phân biệt hộp giảm tốc WPDA và WPS, dưới đây là bảng so sánh chi tiết dựa trên các tiêu chí quan trọng như hướng trục ra, không gian lắp đặt và ứng dụng thực tế trong hệ thống truyền động công nghiệp.

Lựa chọn đúng kiểu hộp số giảm tốc

• Hộp giảm tốc WPDA: Thiết kế trục ra hướng lên trên giúp tiết kiệm diện tích mặt bằng, đặc biệt phù hợp với các hệ thống có không gian lắp đặt hạn chế hoặc cần truyền động theo phương thẳng đứng. Dòng hộp số này thường được sử dụng cho máy trộn, máy khuấy, trục nâng và các cơ cấu nâng hạ trong công nghiệp.
• Hộp giảm tốc WPS: Sở hữu trục ra nằm ngang, thuận lợi cho việc kết nối với băng tải, máy cắt, máy đóng gói và các dây chuyền sản xuất có kết cấu trải dài. Kiểu lắp đặt này cũng giúp việc căn chỉnh động cơ và các bộ phận truyền động trở nên đơn giản hơn, tối ưu cho truyền động ngang.

Về khả năng chịu tải và tỷ số truyền, cả WPDA và WPS đều có nguyên lý hoạt động tương tự nhau, sử dụng trục vít bánh vít để giảm tốc. Do đó, người dùng chủ yếu lựa chọn dựa trên hướng trục ra, không gian lắp đặt thực tế và yêu cầu kết nối với máy móc hiện có. Việc xác định đúng nhu cầu ngay từ đầu sẽ giúp hệ thống vận hành ổn định, giảm chi phí lắp đặt và hạn chế các phát sinh không mong muốn trong quá trình sử dụng.

Cần lưu ý gì khi lựa chọn và thay thế hộp giảm tốc?

Trước khi quyết định thay thế hộp giảm tốc hoặc motor giảm tốc (động cơ giảm tốc), việc kiểm tra kỹ lưỡng các thông số kỹ thuật quan trọng là điều vô cùng cần thiết. Điều này đảm bảo thiết bị mới hoàn toàn tương thích với hệ thống hiện có, đồng thời tránh phát sinh sự cố trong quá trình lắp đặt và vận hành.

Kiểm tra tỷ số truyền: Cần kiểm tra nhãn máy hoặc tài liệu kỹ thuật để đảm bảo tỷ số truyền (i) của hộp số mới trùng khớp với thiết bị cũ. Việc thay đổi tỷ số truyền có thể làm thay đổi tốc độ quay đầu ra ngoài ý muốn, ảnh hưởng đến năng suất. Một số hộp giảm tốc phổ biến của Hopgiamtoc3cap.com như ZQ, NMVR, Cycloid hay tải nặng HB đều có dải tỷ số truyền đa dạng.

Kiểm tra kích thước cốt trục: Đường kính cốt vào và cốt ra phải khớp chính xác với khớp nối hoặc bánh đĩa hiện có. Điều này giúp tránh việc phải gia công lại cơ khí tốn kém và đảm bảo độ đồng tâm tuyệt đối khi vận hành, giảm rung lắc và mài mòn.

Kiểm tra công suất motor phù hợp: Luôn chọn motor có công suất tương ứng với size thiết kế của hộp số. Việc sử dụng motor quá mạnh so với khả năng chịu tải của hộp số sẽ dẫn đến tình trạng quá tải, gây vỡ bánh răng hoặc gãy trục, làm hỏng toàn bộ hệ thống truyền động.

Xem xét hiệu suất và cấp độ bảo vệ: Đối với các ứng dụng cụ thể, hãy kiểm tra hiệu suất truyền động và cấp độ bảo vệ IP (Ingress Protection) của hộp giảm tốc. Điều này đảm bảo thiết bị có thể hoạt động ổn định trong môi trường làm việc đặc thù, chống bụi và chống nước hiệu quả.

Câu hỏi thường gặp

Kết luận

Hy vọng qua bài viết trên, bạn đã hiểu rõ sự khác biệt giữa hộp giảm tốc WPDA và WPS về cấu tạo, phương thức lắp đặt cũng như phạm vi ứng dụng thực tế. Việc lựa chọn đúng dòng hộp giảm tốc phù hợp với không gian lắp đặt, hướng truyền động và yêu cầu tải trọng sẽ giúp hệ thống vận hành ổn định, nâng cao hiệu suất và kéo dài tuổi thọ thiết bị.

Nếu cần tư vấn lựa chọn hộp giảm tốc phù hợp hoặc báo giá chi tiết các dòng như hộp giảm tốc ZQ, hộp giảm tốc NMVR, hộp giảm tốc Cycloid, hay các loại tải nặng trục song song F, trục thẳng R, trục vuông góc K, S, hãy liên hệ Hopgiamtoc3cap.com để được đội ngũ kỹ thuật giàu kinh nghiệm hỗ trợ nhanh chóng và chính xác nhất.
