Hướng dẫn chi tiết cách lắp hộp giảm tốc WPDA với động cơ điện đúng kỹ thuật

Tác giả: Thành Thái Motor

Cập nhật lúc: 05/07/2026

Để đảm bảo hệ thống truyền động vận hành ổn định và kéo dài tuổi thọ thiết bị, cách lắp hộp giảm tốc WPDA với động cơ điện đúng kỹ thuật là điều thiết yếu. Việc thực hiện đúng các bước từ kiểm tra thông số, vệ sinh trục, căn chỉnh đồng tâm đến siết bu-lông sẽ giúp hạn chế tối đa rung lắc, mài mòn và các sự cố kỹ thuật, mang lại hiệu suất làm việc cao nhất cho toàn bộ máy móc.

Những lưu ý quan trọng khi lắp đặt hộp giảm tốc WPDA và động cơ điện

Kiểm tra kỹ lưỡng kích thước mặt bích, đường kính cốt và tỷ số truyền để đảm bảo khớp nối hoàn hảo giữa hộp giảm tốc WPDA và động cơ điện.
Vệ sinh sạch sẽ bề mặt trục motor và khoang lắp trục, đồng thời bôi trơn then và rãnh then để giảm ma sát, chống oxy hóa.
Thực hiện căn chỉnh đồng tâm chính xác giữa trục động cơ và trục đầu vào của hộp giảm tốc, tránh dùng lực ép gây hư hại then hoặc bạc đạn.
Siết bu-lông cố định theo thứ tự chéo và đều lực, đảm bảo độ chặt cần thiết mà không làm lệch tâm hoặc biến dạng mặt bích.
Kiểm tra chuyển động quay bằng tay và mức dầu bôi trơn trước khi cấp điện vận hành thử thiết bị.

Việc tuân thủ các nguyên tắc kỹ thuật này không chỉ tối ưu hóa hiệu suất mà còn là nền t tảng để kéo dài đáng kể tuổi thọ của bộ truyền động.

Việc chuẩn bị kỹ lưỡng dụng cụ và đối chiếu thông số là bước đầu tiên để đảm bảo hệ thống truyền động vận hành trơn tru và kéo dài tuổi thọ thiết bị.

Để lắp đặt hộp giảm tốc WPDA với động cơ điện, bạn cần các dụng cụ chuyên dụng và vật tư hỗ trợ cần thiết:

Bộ cờ lê, mỏ lết hoặc súng siết bu-lông chuyên dụng bằng pin để cố định các mối nối.
Búa cao su hỗ trợ căn chỉnh nhẹ nhàng mà không làm hỏng bề mặt thiết bị.
Dầu bôi trơn hoặc mỡ bò công nghiệp chất lượng cao để giảm ma sát và chống gỉ.
Khăn lau sạch và dung dịch tẩy rửa cơ khí chuyên dụng để làm sạch bề mặt.
Thước kẹp hoặc các dụng cụ đo chính xác khác để kiểm tra kích thước.

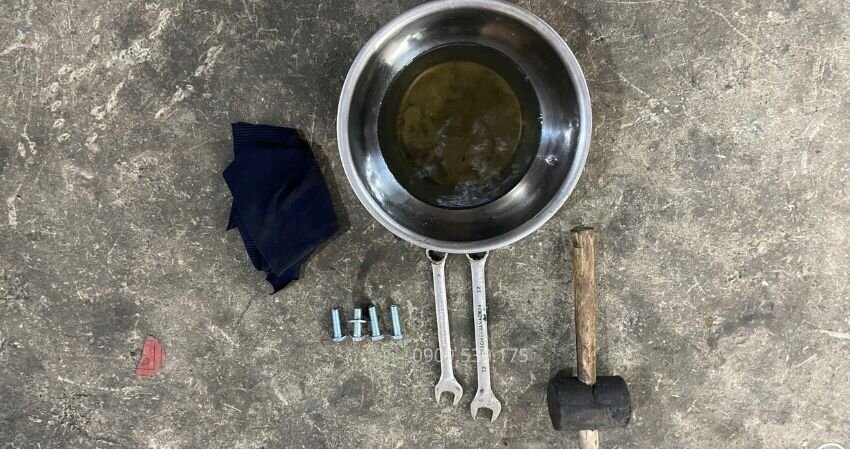

Chuẩn bị dụng cụ và kiểm tra thông số bích

Trước khi tiến hành cách lắp hộp giảm tốc WPDA với động cơ điện, bạn cần kiểm tra và đối chiếu các thông số sau:

Kích thước mặt bích: Đảm bảo mặt bích của động cơ khớp hoàn toàn với mặt bích đầu vào của hộp số giảm tốc WPDA. Sự không khớp có thể gây lệch tâm và rung động.
Đường kính cốt: Kiểm tra lỗ cốt âm của WPDA và cốt trục motor có tương thích về đường kính và rãnh then không.
Tỷ số truyền và công suất: Xác nhận thông số ghi trên nhãn motor phù hợp với khả năng chịu tải của WPDA. Điều này giúp tránh tình trạng quá tải, gây vỡ bánh răng hoặc hư hỏng bộ truyền động.
Kiểu lắp đặt: Đảm bảo tư thế lắp đặt (ngang, dọc, nghiêng) của hộp giảm tốc phù hợp với thiết kế máy và yêu cầu vận hành.

Kiểm tra kỹ thông số kỹ thuật không chỉ giúp việc lắp đặt diễn ra suôn sẻ mà còn là yếu tố then chốt quyết định hiệu suất và độ bền của cả hệ thống truyền động. Một sai sót nhỏ cũng có thể dẫn đến hậu quả nghiêm trọng về sau.

Quá trình lắp đặt hộp giảm tốc WPDA với động cơ điện cần được thực hiện đúng trình tự để đảm bảo hộp giảm tốc có độ đồng tâm nhất định, hạn chế rung lắc và nâng cao tuổi thọ hệ thống truyền động. Dưới đây là cách lắp đặt hộp giảm tốc WPDA với động cơ điện chi tiết từ khâu chuẩn bị, lắp ghép đến kiểm tra vận hành trước khi đưa thiết bị vào sử dụng.

Xem thêm: Hướng dẫn chọn dầu cho hộp giảm tốc NMRV chuẩn nhất

Các bước chuẩn bị cẩn thận sẽ đảm bảo quá trình lắp ghép diễn ra thuận lợi và chính xác:

Lau sạch bề mặt trục motor và khoang lắp trục của hộp giảm tốc WPDA, loại bỏ hoàn toàn bụi bẩn, dầu cũ hoặc các tạp chất cơ khí còn bám lại.
Phủ một lớp mỡ bôi trơn mỏng lên phần trục đầu vào của động cơ nhằm giảm ma sát khi lắp ghép và hạn chế hiện tượng oxy hóa trong quá trình sử dụng lâu dài.
Kiểm tra then (cavet) trước khi lắp, bảo đảm then nằm đúng vị trí trong rãnh trục, không bị nghiêng, lỏng hoặc nhô cao gây cản trở quá trình ghép nối và ảnh hưởng đến độ đồng tâm.

Việc lắp ghép cần sự cẩn trọng và chính xác để đảm bảo các bộ phận ăn khớp hoàn hảo:

Căn chỉnh trục đầu vào của hộp giảm tốc và trục động cơ điện sao cho đồng tâm. Sau đó, từ từ đưa trục motor vào lỗ trục của hộp giảm tốc để tránh làm hư hỏng then, bạc đạn hoặc bề mặt trục.
Trong quá trình lắp ráp, có thể xoay nhẹ trục động cơ để rãnh then và then dẫn hướng ăn khớp chính xác với nhau. Điều này giúp việc lắp đặt diễn ra dễ dàng và hạn chế hiện tượng kẹt trục.
Tiếp tục đẩy động cơ vào vị trí cho đến khi hai mặt bích áp sát hoàn toàn. Đảm bảo không còn khe hở giữa mặt bích động cơ điện và mặt bích của hộp giảm tốc WPDA trước khi tiến hành siết chặt bu lông cố định.

Cố định bu lông là bước quan trọng để đảm bảo sự chắc chắn và ổn định của toàn bộ hệ thống truyền động.

Đưa toàn bộ bu-lông vào đúng vị trí các lỗ liên kết trên mặt bích. Sử dụng bu lông chất lượng tốt, phù hợp với yêu cầu cường độ của hệ thống.
Thực hiện siết bu-lông theo thứ tự chéo và đều lực đến khi đạt độ chặt yêu cầu. Tránh siết lệch một phía gây mất đồng tâm, rung động hoặc ảnh hưởng đến tuổi thọ của ổ trục và bánh răng.
Sử dụng cờ lê lực hoặc súng siết có kiểm soát mô-men xoắn để đảm bảo lực siết đồng đều và chính xác theo khuyến nghị của nhà sản xuất.

Trước khi đưa hệ thống vào hoạt động chính thức, cần thực hiện các kiểm tra cuối cùng:

Xoay thử trục đầu ra của hộp giảm tốc bằng tay để kiểm tra khả năng chuyển động của hệ thống. Bảo đảm các chi tiết ăn khớp tốt và không xuất hiện hiện tượng cứng, bó hoặc tiếng động bất thường.
Kiểm tra vị trí lỗ thông hơi trên thân hộp giảm tốc. Thay thế nút bịt vận chuyển bằng nút thông hơi chuyên dụng theo hướng dẫn của nhà sản xuất để tránh tăng áp suất bên trong khi vận hành.
Quan sát mắt thăm dầu hoặc que thăm dầu (nếu có), xác nhận mức dầu bôi trơn đang nằm trong giới hạn cho phép trước khi cấp điện chạy thử thiết bị. Đảm bảo dầu bôi trơn đủ để bảo vệ các chi tiết truyền động.

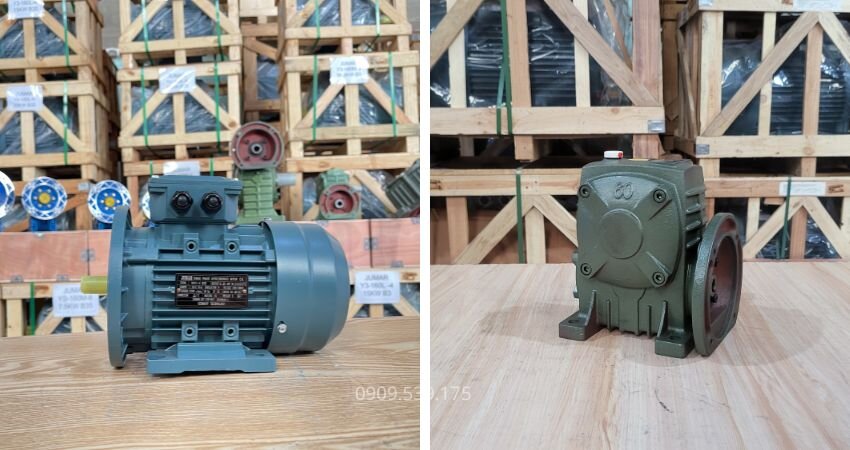

Cách lắp hộp giảm tốc WPDA với động cơ điện

Sau khi lắp đặt hoàn chỉnh, nên chạy thử không tải trong khoảng 15-30 phút để kiểm tra độ ồn, nhiệt độ và các rung động bất thường. Điều này giúp phát hiện sớm các lỗi kỹ thuật và xử lý kịp thời trước khi đưa vào sản xuất.

Cách lắp đặt hộp giảm tốc WPDA với động cơ điện đòi hỏi sự chuẩn xác cao về kỹ thuật để tránh rung lắc, lệch tâm và hư hỏng bánh răng. Việc nắm rõ các lưu ý này sẽ giúp quá trình lắp đặt diễn ra an toàn và hiệu quả.

Xem thêm: Hộp giảm tốc NMRV không quay: Nguyên nhân và cách xử lý đúng

Kiểm tra kỹ lưỡng tình trạng của cả động cơ điện và hộp giảm tốc WPDA là bước không thể bỏ qua:

Kiểm tra bên ngoài động cơ và hộp giảm tốc: Bảo đảm không có dấu hiệu nứt vỡ, biến dạng, móp méo hoặc hư hỏng do va đập trong quá trình vận chuyển hay lưu kho.
Kiểm tra trục: Loại bỏ hoàn toàn lớp bảo vệ chống gỉ, bụi bẩn hay các vật lạ còn sót lại trên trục động cơ và khoang lắp trục của hộp số.
Kiểm tra khoang dầu: Đảm bảo lượng dầu bên trong đạt tiêu chuẩn và phù hợp với tư thế lắp đặt. Điều này giúp các chi tiết truyền động luôn được bôi trơn đầy đủ ngay từ khi bắt đầu vận hành.
Kiểm tra phớt và vòng bi: Đảm bảo các phớt dầu không bị rách, hở và vòng bi quay trơn tru, không có tiếng ồn hay độ rơ bất thường.

Một nền tảng vững chắc là yếu tố quyết định sự ổn định của toàn bộ hệ thống:

Kiểm tra độ phẳng và vững chắc: Đảm bảo bề mặt lắp đặt hộp giảm tốc ổn định, có độ cứng cố định chắc chắn. Điều này tránh rung động hoặc lệch tâm trong quá trình vận hành, vốn có thể ảnh hưởng nghiêm trọng đến tuổi thọ thiết bị.
Làm sạch vị trí lắp: Đảm bảo không có bụi bẩn, thỏi sắt hoặc các dị vật giữa chân đế hộp giảm tốc và bệ máy. Bề mặt sạch sẽ giúp việc lắp đặt chính xác và tăng độ bám.
Chuẩn bị bu lông lắp đặt: Sử dụng bu lông cường độ cao (không gỉ sét hoặc sai kích thước ren), long đen vênh và long đen phẳng. Việc này đảm bảo lực siết tối ưu và khả năng chịu tải của mối ghép.

Độ đồng tâm là yếu tố then chốt để đảm bảo hoạt động trơn tru:

Kiểm tra độ đồng tâm: Đảm bảo trục động cơ và trục vào hộp số được căn chỉnh đồng tâm một cách tuyệt đối. Sai lệch dù nhỏ cũng có thể gây rung động mạnh, mài mòn khớp nối, hư hỏng phớt dầu và giảm tuổi thọ bạc đạn.
Kiểm tra rãnh then: Kiểm tra then và rãnh then lắp khớp chính xác. Tránh dùng lực đóng ép khi then bị kẹt, điều này có thể gây hư hỏng trục và khớp nối.
Kiểm tra khớp nối: Ưu tiên sử dụng khớp nối mềm để giảm rung động và bù sai lệch nhỏ giữa các trục. Khớp nối mềm giúp hệ thống vận hành ổn định và bền bỉ hơn, đặc biệt trong các ứng dụng có tải trọng thay đổi.

Đánh giá đúng chiều quay và tải trọng giúp tối ưu hóa hiệu suất và độ bền:

Xác định chiều quay: Xác nhận chiều quay của động cơ phù hợp với yêu cầu vận hành của hệ thống trước khi lắp đặt. Lắp đặt sai chiều quay có thể dẫn đến sự cố vận hành.
Đánh giá tải trọng: Lựa chọn động cơ có công suất phù hợp để tránh quá tải cho hộp giảm tốc, gây hư hỏng bánh răng, trục và các bộ phận khác. Tính toán hệ số dịch vụ (service factor) để đảm bảo hộp giảm tốc hoạt động an toàn dưới các điều kiện tải thực tế.

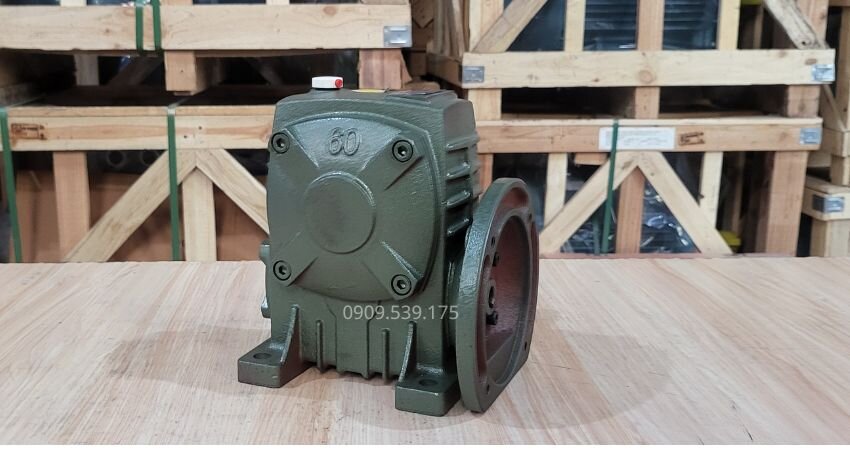

Hộp giảm tốc wpda bền bỉ hiệu suất cao tại Thành Thái Motor.

Công ty Hopgiamtoc3cap.com sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor. Chúng tôi cam kết mang đến giải pháp lắp đặt và tư vấn tối ưu nhất cho hệ thống truyền động của quý khách.

Để có cái nhìn toàn diện hơn về việc tích hợp hộp giảm tốc WPDA, dưới đây là bảng tổng hợp các ưu điểm và nhược điểm liên quan đến đặc tính và quy trình lắp đặt của dòng sản phẩm này.

Xem thêm: Hộp giảm tốc NMRV cho hệ thống nâng hạ: Giải pháp tối ưu và an toàn

Đặc điểm	Ưu điểm	Nhược điểm
Thiết kế & Cấu tạo	Cấu tạo đơn giản, nhỏ gọn. Giá thành thường cạnh tranh hơn. Khả năng tự hãm ở tỷ số truyền cao.	Hiệu suất truyền động tương đối thấp (khoảng 50-70%). Phát sinh nhiệt lớn khi vận hành. Không phù hợp cho ứng dụng yêu cầu hiệu suất cao liên tục.
Quy trình lắp đặt	Khá đơn giản, ít chi tiết phức tạp. Dễ dàng căn chỉnh khi khớp nối trực tiếp. Yêu cầu kỹ thuật không quá khắt khe ở một số ứng dụng đơn giản.	Đòi hỏi độ đồng tâm cực cao để tránh mài mòn trục vít. Cần kiểm tra mức dầu bôi trơn thường xuyên hơn. Yêu cầu vị trí lắp đặt thông thoáng để tản nhiệt.
Bảo trì & Sửa chữa	Dễ dàng thay thế các bộ phận cơ bản. Tuổi thọ cao nếu được bảo dưỡng đúng cách.	Chi phí thay thế trục vít-bánh vít có thể cao. Dễ bị mòn nếu không bôi trơn và tản nhiệt đầy đủ.

Việc lắp hộp giảm tốc WPDA với động cơ điện cần qua các bước chuẩn bị dụng cụ, đối chiếu thông số, vệ sinh trục, căn chỉnh đồng tâm, siết bu-lông theo thứ tự chéo và cuối cùng là kiểm tra an toàn trước khi vận hành. Điều này giúp đảm bảo hệ thống ổn định và bền bỉ.

Kiểm tra kỹ thông số như kích thước mặt bích, đường kính cốt, tỷ số truyền và công suất là rất quan trọng. Nó đảm bảo các bộ phận khớp nối hoàn hảo, tránh tình trạng quá tải, lệch tâm hoặc hư hỏng thiết bị, giúp hệ thống hoạt động hiệu quả và an toàn.

Trước khi lắp, bạn cần lau sạch bề mặt trục motor và khoang lắp trục của hộp giảm tốc WPDA, loại bỏ bụi bẩn. Sau đó, phủ một lớp mỡ bôi trơn mỏng lên trục và kiểm tra then. Việc này giúp giảm ma sát và chống oxy hóa, đảm bảo quá trình lắp ghép thuận lợi.

Để lắp đặt, bạn cần bộ cờ lê, mỏ lết hoặc súng siết bu-lông, búa cao su, dầu bôi trơn/mỡ bò công nghiệp, khăn lau sạch, dung dịch tẩy rửa cơ khí và thước kẹp. Những dụng cụ này hỗ trợ cố định các mối nối, căn chỉnh và làm sạch thiết bị chính xác.

Độ đồng tâm tuyệt đối là yếu tố then chốt vì sai lệch dù nhỏ cũng có thể gây rung động mạnh, mài mòn khớp nối, hư hỏng phớt dầu và giảm tuổi thọ bạc đạn. Đảm bảo đồng tâm giúp hệ thống vận hành trơn tru, ổn định và bền bỉ.

Cách lắp hộp giảm tốc WPDA với động cơ điện là công việc đòi hỏi độ tỉ mỉ và chuẩn xác về mặt cơ khí. Bằng cách vệ sinh sạch sẽ, căn chỉnh đồng tâm, siết bu-lông đối xứng và lắp đúng nút thông hơi, bạn sẽ loại bỏ hoàn toàn rủi ro gãy trục hay kẹt bánh răng, đảm bảo an toàn và hiệu quả vận hành. Hãy tuân thủ chặt chẽ các bước kỹ thuật trên để đảm bảo hệ thống truyền động luôn đạt hiệu suất cao và ổn định nhất.

Nếu cần hỗ trợ kỹ thuật hoặc tư vấn về các dòng hộp giảm tốc phù hợp, đừng ngần ngại liên hệ đội ngũ chuyên gia của Hopgiamtoc3cap.com qua số điện thoại 0918 836 172 hoặc Zalo 0918836172 để được hỗ trợ tận tình.
