Hướng dẫn chi tiết cách lắp NMRV với motor giảm tốc mini chính xác và bền bỉ

Tác giả: Thành Thái Motor

Cập nhật lúc: 04/07/2026

Lắp đặt hộp giảm tốc NMRV với motor giảm tốc mini đòi hỏi sự chính xác tuyệt đối để đảm bảo hiệu suất và độ bền tối đa. Việc căn chỉnh đúng trục, cố định chắc chắn và bôi trơn đầy đủ là yếu tố then chốt, giúp hệ thống vận hành êm ái, tránh hư hỏng trục và mặt bích, kéo dài tuổi thọ thiết bị.

Những điểm chính yếu cần nắm vững khi lắp đặt NMRV với motor giảm tốc mini:

Đảm bảo các thông số kỹ thuật về mặt bích (B5/B14) và đường kính trục động cơ phải tương thích hoàn toàn với hộp giảm tốc NMRV.
Thực hiện bôi trơn trục cẩn thận để chống rỉ sét, bó cứng và lắp ráp dễ dàng hơn.
Căn chỉnh rãnh then đồng tâm và siết bu-lông đối xứng, đều lực để tránh biến dạng và nứt vỡ.
Kiểm tra mức dầu bôi trơn trong hộp số và đảm bảo không gian tản nhiệt hiệu quả.
Tránh các lỗi phổ biến như cố ép trục, siết ốc lệch lực hay bỏ qua vệ sinh trục.

Việc tuân thủ các nguyên tắc này sẽ giúp tối ưu hóa hiệu suất và tuổi thọ cho hệ thống truyền động của bạn.

Lắp đặt hộp giảm tốc NMRV với motor giảm tốc mini đúng kỹ thuật là nền tảng cho sự vận hành ổn định và bền bỉ của toàn bộ hệ thống truyền động. Sự chính xác này giúp ngăn ngừa các sự cố tiềm ẩn và tối đa hóa hiệu quả hoạt động.

Lắp đặt không chính xác không chỉ gây rung lắc, tiếng ồn mà còn có thể làm biến dạng trục, hỏng ổ bi và phá hủy mặt bích, dẫn đến chi phí sửa chữa cao và thời gian ngừng hoạt động không mong muốn. Sự đồng bộ giữa motor và hộp giảm tốc là nền tảng cho hiệu quả truyền động.

Các vấn đề phát sinh từ việc lắp đặt sai kỹ thuật có thể ảnh hưởng nghiêm trọng đến tuổi thọ của thiết bị. Điều này bao gồm hao mòn nhanh chóng các bộ phận bên trong, giảm hiệu suất truyền tải mô-men xoắn, và tiêu tốn năng lượng không cần thiết. Một hệ thống được lắp đặt chính xác sẽ hoạt động êm ái hơn, ít bảo trì hơn và có độ tin cậy cao hơn.

Trước khi tiến hành lắp ráp, hãy đảm bảo đã chuẩn bị đầy đủ các thành phần cần thiết để quá trình thực hiện diễn ra nhanh chóng và chính xác. Việc này giúp bạn chủ động trong mọi khâu và tránh gián đoạn không cần thiết.

Hộp giảm tốc NMRV phù hợp với công suất và kích thước động cơ.
Động cơ giảm tốc mini (motor giảm tốc mini) có thông số tương thích.
Bộ bu-lông hoặc đai ốc đi kèm để cố định mặt bích một cách chắc chắn.
Cờ lê hoặc dụng cụ siết ốc có kích thước phù hợp với bu-lông lắp ráp.
Mỡ bò hoặc dầu bôi trơn chuyên dụng cho trục.
Khăn sạch để vệ sinh các bề mặt tiếp xúc.
Búa cao su (nếu cần) để điều chỉnh nhẹ nhàng.

Việc chuẩn bị đầy đủ các chi tiết trên sẽ giúp quá trình lắp đặt diễn ra thuận lợi, đảm bảo động cơ và hộp giảm tốc được liên kết chắc chắn, hạn chế rung lắc trong quá trình vận hành. Điều này cũng giúp bạn tiết kiệm thời gian và công sức đáng kể.

Xem thêm: Hộp WP chạy bị giật cục: Cách xác định nguyên nhân chính

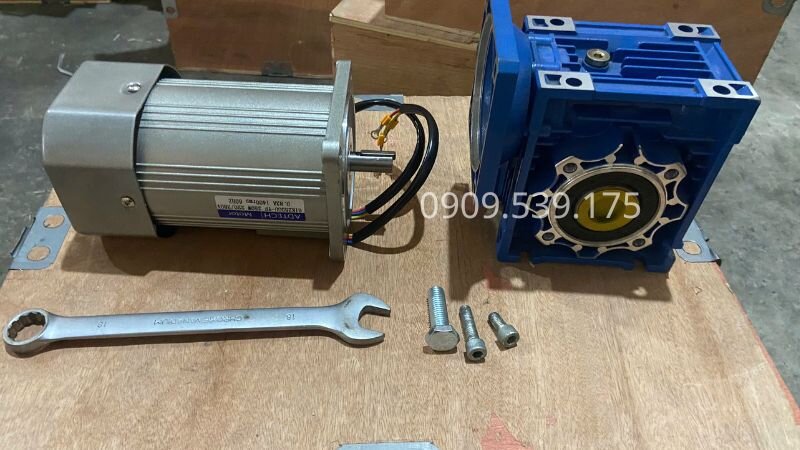

Các dụng cụ cần thiết trong cách lắp NMRV với motor giảm tốc mini đúng kỹ thuật

Để đảm bảo cụm truyền động hoạt động êm ái và bền bỉ, người dùng cần thực hiện đúng quy trình lắp ráp theo từng bước tiêu chuẩn dưới đây. Mỗi bước đều đóng vai trò quan trọng trong việc đảm bảo hiệu suất và tuổi thọ của thiết bị.

Kiểm tra thông số: Trước tiên, hãy đảm bảo rằng động cơ giảm tốc (motor giảm tốc) có thông số tương thích. Kiểm tra kích thước mặt bích (thường là chuẩn B5 hoặc B14) và đường kính trục động cơ phải khớp hoàn toàn với lỗ trục đầu vào của hộp số để tránh việc phải ép trục quá mạnh.
Bôi trơn trục: Sử dụng khăn sạch để lau khô trục động cơ và lỗ trục của bộ giảm tốc motor. Sau đó, bôi một lớp mỡ bò mỏng lên bề mặt trục động cơ. Bước này đóng vai trò quan trọng trong việc ngăn chặn hiện tượng rỉ sét và bó cứng trục sau một thời gian dài sử dụng, đồng thời giúp việc tháo lắp sau này dễ dàng hơn.
Lắp motor vào hộp số: Căn chỉnh rãnh then trên trục động cơ sao cho thẳng hàng với rãnh then bên trong lỗ cốt của hộp giảm tốc. Dùng tay đẩy nhẹ nhàng motor vào trong. Nếu thấy bị rít, hãy dùng búa cao su gõ nhẹ vào đuôi motor, nhưng tuyệt đối không dùng lực đóng quá mạnh để tránh làm hỏng bộ truyền bên trong hoặc biến dạng trục.
Cố định mặt bích: Khi trục đã vào vị trí, quan sát khe hở giữa mặt bích động cơ và mặt bích hộp số. Đảm bảo hai bề mặt này ép sát vào nhau, không có khe hở hay bị kênh. Sự đồng tâm này là yếu tố quyết định độ êm khi hệ thống hoạt động và tránh gây mòn bất thường.
Bắt ốc: Sử dụng bu-lông đi kèm để cố định mặt bích. Hãy vặn tất cả các ốc vào trước, sau đó siết chặt theo thứ tự đối xứng (ví dụ, theo hình chữ thập). Việc siết đều tay giúp áp lực được phân bổ đồng đều, bảo vệ vỏ nhôm của hộp số khỏi tình trạng nứt vỡ và đảm bảo kết nối vững chắc.

Hộp giảm tốc NMRV thường sử dụng các chuẩn mặt bích quốc tế để đảm bảo khả năng tương thích với nhiều loại động cơ. Dưới đây là bảng so sánh hai loại mặt bích phổ biến nhất:

Đặc điểm	Mặt bích B5 (IEC B5)	Mặt bích B14 (IEC B14)
Hình dạng	Mặt bích lớn, có tai bắt vít ra ngoài.	Mặt bích nhỏ, tai bắt vít nằm trong.
Kiểu lắp đặt	Lắp đặt thông qua các lỗ bắt vít trên tai mặt bích.	Lắp đặt thông qua các lỗ ren trên mặt bích.
Ứng dụng phổ biến	Động cơ công suất lớn, yêu cầu độ ổn định cao.	Động cơ mini, công suất nhỏ đến vừa, tiết kiệm không gian.
Đường kính mặt bích	Thường lớn hơn so với B14 cho cùng một công suất.	Thường nhỏ hơn so với B5 cho cùng một công suất.

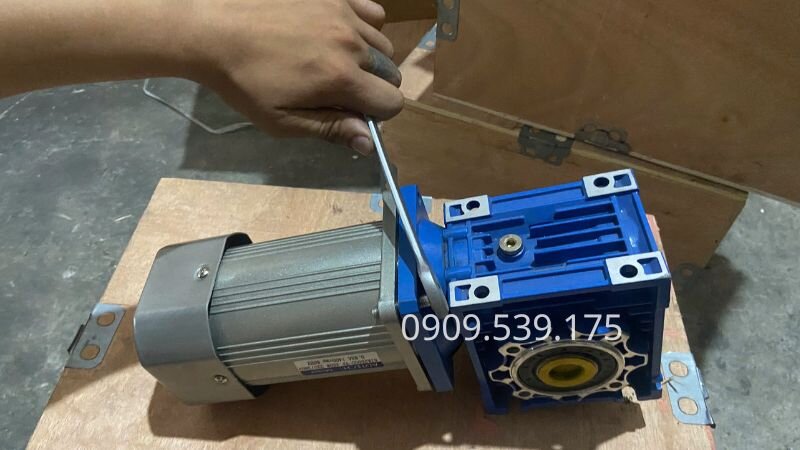

Thao tác cố định mặt bích trong quy trình cách lắp NMRV với motor giảm tốc mini đúng kỹ thuật

Hộp giảm tốc NMRV với motor giảm tốc mini là một phần không thể thiếu trong nhiều ứng dụng công nghiệp, từ băng tải nhỏ đến các hệ thống tự động hóa. Việc lựa chọn và lắp đặt đúng cách không chỉ đảm bảo hiệu suất vận hành mà còn kéo dài tuổi thọ thiết bị. Công ty Hopgiamtoc3cap.com sở hữu đội ngũ kỹ thuật viên dày dặn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor, sẵn sàng hỗ trợ bạn trong mọi khâu từ tư vấn đến lắp đặt. Chúng tôi cam kết mang đến giải pháp tối ưu nhất cho hệ thống truyền động của bạn.

Mỗi chi tiết nhỏ trong quá trình lắp đặt đều ảnh hưởng trực tiếp đến tuổi thọ của toàn bộ hệ thống. Từ việc bôi trơn đến lực siết ốc, sự tỉ mỉ giúp ngăn ngừa mòn sớm, giảm thiểu ma sát và duy trì hiệu suất truyền động ổn định trong suốt thời gian dài.

Trong quá trình lắp đặt và vận hành, một số chi tiết nhỏ nhưng quan trọng dưới đây cần được chú ý để tránh các sự cố không mong muốn. Nắm vững những lưu ý này sẽ giúp bạn tối ưu hóa hiệu suất và độ bền của thiết bị.

Tháo phớt nếu cần: Một số thiết bị mới có các phớt nhựa hoặc nắp chụp che bụi tại lỗ trục đầu vào. Hãy nhớ kiểm tra và tháo bỏ hoàn toàn các miếng nhựa này trước khi thực hiện bước lắp motor vào bộ giảm tốc. Việc bỏ qua bước này có thể gây cản trở hoặc hư hỏng khi lắp ráp.
Đổ nhớt hộp số: Phần lớn các hộp số giảm tốc mini được châm sẵn dầu tổng hợp từ nhà máy. Tuy nhiên, với những kích cỡ lớn hơn, bạn nên mở mắt thăm dầu để kiểm tra. Đảm bảo dầu luôn ở mức quy định (thường là 2/3 mắt thăm dầu) để bộ giảm tốc vận hành mát và bền bỉ, tránh tình trạng quá nhiệt hoặc mòn răng.
Yêu cầu về bệ đỡ và không gian lắp đặt: Sau khi lắp hoàn thiện, cụm thiết bị cần được đặt trên bệ đỡ chắc chắn, phẳng, không bị rung lắc. Không gian lắp đặt cần đảm bảo sự thông thoáng để vỏ hộp số có thể tản nhiệt hiệu quả, tránh tình trạng quá nhiệt gây hỏng sớm hoặc giảm hiệu suất hoạt động.

Xem thêm: Cách chọn hộp giảm tốc cho máy ép công nghiệp chuẩn kỹ thuật

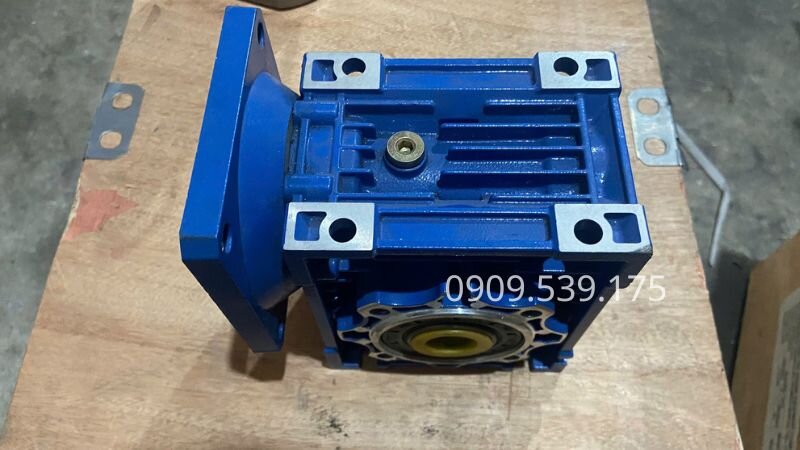

Kiểm tra mắt thăm dầu giúp hộp giảm tốc NMRV hoạt động ổn định và bền bỉ hơn

Việc kiểm tra định kỳ mức dầu bôi trơn và duy trì môi trường làm việc thông thoáng là những biện pháp phòng ngừa đơn giản nhưng cực kỳ hiệu quả. Chúng giúp hộp giảm tốc NMRV và motor giảm tốc mini tránh khỏi tình trạng quá nhiệt, đảm bảo khả năng truyền tải mô-men xoắn tối ưu.

Việc nhận biết trước các lỗi phổ biến sẽ giúp bạn tránh được những sai sót gây ảnh hưởng đến tuổi thọ và hiệu suất của thiết bị. Tránh các lỗi này là một phần quan trọng trong việc đảm bảo hệ thống truyền động hoạt động ổn định.

Cố ép trục: Khi trục motor không khớp với rãnh then hoặc lỗ cốt mà vẫn cố ép hoặc đóng búa sắt vào sẽ dẫn đến tình trạng biến dạng then, hỏng ổ bi của cả motor và hộp giảm tốc. Điều này đòi hỏi chi phí sửa chữa hoặc thay thế tốn kém.
Siết ốc lệch lực: Việc siết chặt một con ốc trước khi gắn và siết đều các ốc khác sẽ khiến mặt bích bị chịu lực uốn không đều. Điều này rất dễ làm nứt gãy lớp vỏ nhôm của hộp giảm tốc hoặc gây cong vênh mặt bích, ảnh hưởng đến độ đồng tâm.
Không vệ sinh trục: Cặn bẩn, mạt sắt, hoặc gỉ sét còn sót lại trên trục động cơ và lỗ trục của hộp số sẽ làm tăng ma sát. Điều này không chỉ gây khó khăn khi lắp đặt mà còn khiến việc tháo rời thiết bị sau này trở nên vô cùng khó khăn, thậm chí có thể làm kẹt trục vĩnh viễn.

Xem thêm: Phân Biệt Đầu Vào Đầu Ra Hộp Giảm Tốc Chính Xác: Hướng Dẫn Chi Tiết

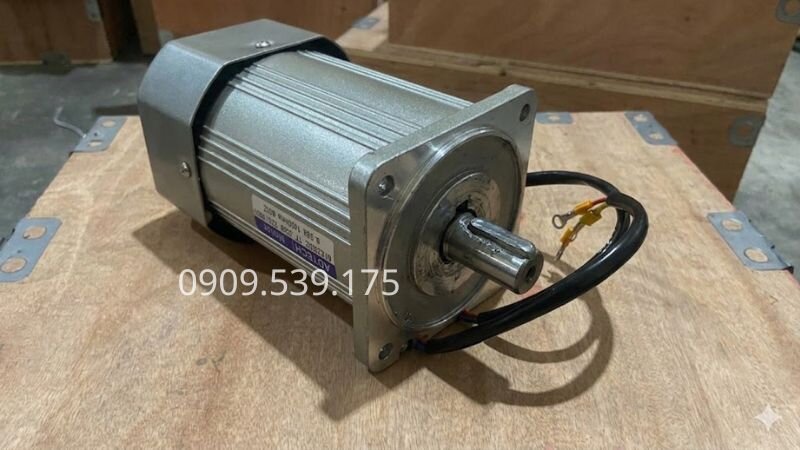

Lắp sai vị trí rãnh then có thể làm hư hỏng trục motor và gây khó khăn khi lắp ráp

Nếu bạn gặp bất kỳ khó khăn nào trong quá trình lắp đặt hoặc cần tư vấn chuyên sâu về các loại hộp giảm tốc và motor giảm tốc mini, đừng ngần ngại liên hệ với chúng tôi. Đội ngũ chuyên gia tại Hopgiamtoc3cap.com sẽ cung cấp hỗ trợ kỹ thuật tận tình, giúp bạn an tâm vận hành hệ thống một cách hiệu quả nhất.

Việc lắp đặt chính xác là nền tảng cho hiệu suất ổn định và độ bền của hệ thống truyền động. Nó giúp ngăn ngừa rung lắc, tiếng ồn, hỏng hóc trục và mặt bích, tối ưu hóa tuổi thọ thiết bị và tránh chi phí sửa chữa không mong muốn.

Bạn cần chuẩn bị hộp giảm tốc và động cơ tương thích, bộ bu-lông, cờ lê, mỡ bò/dầu bôi trơn, khăn sạch và búa cao su (nếu cần). Việc chuẩn bị đầy đủ giúp quá trình lắp đặt diễn ra thuận lợi, nhanh chóng và chính xác.

Hãy kiểm tra thông số kỹ thuật tương thích, bôi trơn trục cẩn thận, căn chỉnh rãnh then đồng tâm và nhẹ nhàng đẩy motor vào. Sau đó, cố định mặt bích và siết bu-lông theo thứ tự đối xứng, đều lực để đảm bảo kết nối vững chắc.

Các lỗi thường gặp là cố ép trục, siết ốc lệch lực và không vệ sinh trục. Để tránh, hãy đảm bảo thông số khớp hoàn toàn, siết ốc đối xứng và luôn làm sạch trục khỏi cặn bẩn để bảo vệ thiết bị.

Hãy tháo phớt nhựa (nếu có), kiểm tra và đảm bảo mức dầu bôi trơn luôn ở mức quy định (thường 2/3 mắt thăm dầu). Đồng thời, đặt cụm thiết bị trên bệ đỡ chắc chắn và đảm bảo không gian thông thoáng để tản nhiệt hiệu quả.

Việc lắp đặt đúng kỹ thuật là bước đệm then chốt để thiết bị hoạt động bền bỉ và đạt hiệu suất tối ưu. Bằng cách thực hiện theo hướng dẫn về cách lắp NMRV với motor giảm tốc mini ở trên, bạn đã giảm thiểu đáng kể các rủi ro hư hỏng cho bộ giảm tốc và motor. Luôn chú trọng khâu vệ sinh, kiểm tra thông số và siết ốc đối xứng để bảo vệ sự ổn định lâu dài cho toàn bộ hệ thống truyền động của bạn.
