Phân biệt bánh răng hành tinh và côn xoắn là bước cực kỳ quan trọng giúp tối ưu hóa thiết kế cơ khí. Hai cơ cấu này có hình học, phương truyền lực và khả năng chịu tải khác biệt hoàn toàn. Việc chọn lựa đúng thiết bị sẽ giúp hệ thống truyền động vận hành bền bỉ, êm ái và tiết kiệm tối đa chi phí đầu tư.

Bí quyết phân biệt bánh răng hành tinh và côn xoắn chuẩn xác nhất

Bánh răng hành tinh sở hữu cấu trúc đồng trục nhỏ gọn với mật độ công suất cực lớn.
Bánh răng côn xoắn phục vụ chuyển hướng truyền động giữa hai trục giao nhau góc 90 độ.
Khả năng chịu tải shock của hệ hành tinh tốt hơn nhờ cơ chế chia sẻ tải trọng đồng đều.
Bánh răng côn xoắn giúp giảm thiểu tiếng ồn tối đa khi vận hành ở tốc độ cao.

Dưới đây là phần phân tích kỹ thuật chi tiết giúp bạn có cái nhìn rõ ràng và đưa ra quyết định chính xác cho công trình.

Cấu tạo cơ bản là yếu tố đầu tiên giúp nhận diện trực quan hai dòng bánh răng truyền động này trong thực tế.

Hệ thống hành tinh bao gồm một bánh răng mặt trời đặt tại vị trí trung tâm. Bao quanh bánh răng mặt trời là các bánh răng hành tinh kích thước nhỏ hơn được liên kết trên cùng một giá đỡ.

Tất cả cụm bánh răng này nằm gọn phía trong một vành răng trong cố định. Thiết kế dạng cụm tròn đồng tâm giúp cụm cơ cấu tối ưu không gian tuyệt đối.

Bánh răng côn xoắn mang hình dáng của một hình nón cụt bị cắt phần đỉnh. Răng của chúng được gia công theo đường cong xoắn ốc chạy dọc bề mặt nón.

Cơ cấu này luôn hoạt động theo từng cặp bao gồm bánh chủ động và bánh bị động. Thiết kế dạng nón hỗ trợ liên kết lực giữa hai trục không song song.

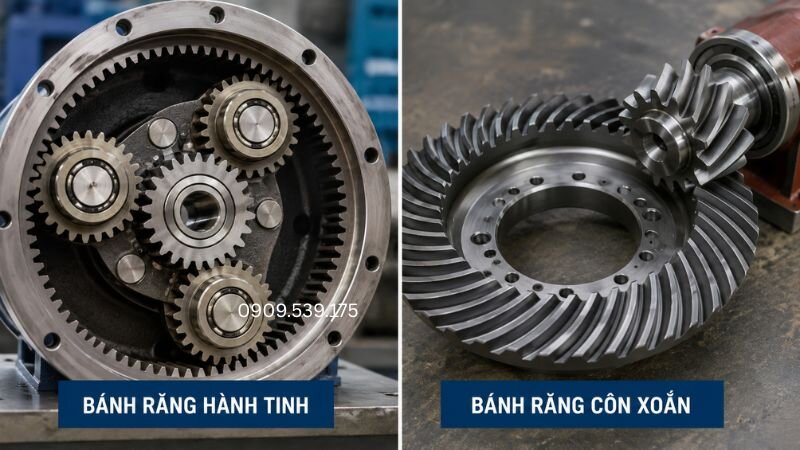

So sánh cấu tạo giúp nhận biết rõ sự khác nhau giữa bánh răng hành tinh và bánh răng côn xoắn.

Đội ngũ kỹ thuật giàu kinh nghiệm tại Hopgiamtoc3cap.com khuyến cáo kiểm tra kỹ thông số module và góc nghiêng răng trước khi quyết định thay thế linh kiện.

Để phân biệt chính xác hai cơ cấu này người ta thường căn cứ vào phương truyền lực và động học vận hành của chúng.

Sự ăn khớp diễn ra đồng thời tại nhiều điểm giúp lực kéo được phân bố đều. Trục đầu vào và trục đầu ra luôn nằm trên một đường thẳng đồng tâm.

Tỷ số truyền của một cấp hành tinh tính theo công thức i = 1 + (Z_ring / Z_sun). Trong đó Z_ring là số răng vành ngoài và Z_sun là số răng mặt trời.

Truyền động côn xoắn xảy ra nhờ quá trình ăn khớp cuộn trượt của các đường cong răng xoắn. Đặc điểm nổi bật nhất là khả năng bẻ góc truyền động 90 độ linh hoạt.

Xem thêm: Bảng giá hộp giảm tốc vít me (giảm tốc nâng hạ) mới nhất 10/2026

Góc nghiêng răng giúp diện tích tiếp xúc tăng dần từ từ. Điều này giảm thiểu sự va đập bề mặt và gia tăng độ bền cơ học.

Quý khách hàng đang tìm kiếm dòng bộ giảm tốc motor chất lượng có thể liên hệ ngay Hopgiamtoc3cap.com qua số điện thoại 0918 836 172 hoặc Zalo 0918836172 để nhận báo giá tốt nhất.

Khả năng chịu tải độ ồn và hiệu suất là các tiêu chí kỹ thuật hàng đầu khi so sánh hai cơ cấu.

Tiêu chí	Bánh răng hành tinh	Bánh răng côn xoắn
Khả năng chịu tải và momen xoắn	Rất cao. Lực truyền động được chia đều cho nhiều bánh răng hành tinh cùng lúc.	Trung bình – Khá. Lực tập trung vào một cặp răng đang ăn khớp, nhưng chịu tải tốt hơn răng nón thẳng.
Độ ồn khi vận hành	Khá êm. Tuy nhiên khi chạy ở tốc độ quá cao tiếng ồn sẽ lớn hơn do nhiều chi tiết chuyển động.	Rất êm ái kể cả ở tốc độ cao nhờ các răng xoắn tiếp xúc với nhau từ từ.
Tỷ số truyền	Có thể tạo ra tỷ số truyền rất cao chỉ trong một không gian hẹp (một cấp).	Thường có tỷ số truyền nhỏ hơn, chủ yếu dùng để bẻ góc truyền động.

Mật độ công suất của hệ hành tinh vượt trội nhờ khả năng chia sẻ tải trọng trên các bánh răng hành tinh. Momen xoắn đầu ra lớn hơn nhiều so với kích thước bên ngoài.

Bánh răng côn xoắn tập trung tải trọng vào một cặp răng ăn khớp tại một thời điểm. Tuy chịu tải kém hơn hệ hành tinh nhưng nó vẫn vượt xa bánh răng côn thẳng.

Bánh răng côn xoắn vận hành cực kỳ êm ái kể cả ở tốc độ quay đầu vào rất cao. Biên dạng răng xoắn giúp quá trình ăn khớp diễn ra liên tục không gây tiếng động lớn.

Hệ hành tinh đạt hiệu suất truyền động cao tới 97% mỗi cấp. Tuy nhiên khi hoạt động ở tốc độ cao nhiều chi tiết chuyển động sinh nhiệt cần được bôi trơn tốt.

Đánh giá khả năng chịu tải, độ ồn và tỷ số truyền của từng loại bánh răng

Độ chính xác khe hở ăn khớp là chìa khóa giúp hộp số giảm tốc hoạt động bền bỉ và hạn chế tối đa độ rơ trong quá trình đảo chiều.

Đánh giá ưu điểm và nhược điểm giúp nhà đầu tư đưa ra lựa chọn kinh tế và hiệu quả nhất.

Dưới đây là tổng hợp các điểm mạnh và điểm hạn chế của hệ bánh răng hành tinh trong công nghiệp.

Tiêu chí	Ưu điểm	Nhược điểm
Kích thước	Rất nhỏ gọn thiết kế đồng trục dễ lắp đặt	Cấu tạo phức tạp nhiều chi tiết
Khả năng tải	Chịu momen xoắn và tải shock cực tốt	Chi phí sản xuất và gia công cao
Tỷ số truyền	Tỷ số truyền cao trong không gian hẹp	Yêu cầu chất lượng dầu bôi trơn cao

Xem thêm: Phân tích độ rơ NMRV: Tầm quan trọng và cách kiểm soát hiệu quả

Bảng phân tích dưới đây thể hiện đặc tính của dòng bánh răng côn xoắn góc vuông.

Tiêu chí	Ưu điểm	Nhược điểm
Hướng truyền	Đổi hướng truyền động 90 độ linh hoạt	Không dùng được cho đường truyền thẳng
Độ ồn	Vận hành rất êm ở tốc độ quay cao	Sinh ra lực dọc trục lớn lên ổ đỡ
Bảo trì	Dễ tháo lắp và kiểm tra vết ăn khớp	Gia công cần máy răng chuyên dụng

Mỗi loại cơ cấu được ưu tiên sử dụng cho các dạng máy móc công nghiệp riêng biệt.

Nhờ khả năng tải mạnh mẽ hệ hành tinh được dùng trong máy ép thủy lực tời nâng và xe cẩu. Nó là bộ phận nòng nốt bên trong thiết bị giảm tốc thẳng trục.

Ngoài ra bộ giảm tốc dạng này còn xuất hiện trong robot công nghiệp và hệ thống tự động hóa đòi hỏi độ chính xác cao.

Bánh răng côn xoắn được ứng dụng rộng rãi trong cầu chủ động ô tô và máy khuấy hóa chất. Bất kỳ hệ thống nào cần bẻ góc 90 độ đều ưa chuộng cơ cấu này.

Nó cũng được tích hợp vào hộp giảm tốc trục vít hoặc các bộ hộp số giảm tốc cốt âm vuông góc tiện lợi.

Mỗi loại bánh răng được sử dụng cho những hệ thống truyền động khác nhau

Việc chọn đúng loại bộ giảm tốc không chỉ nâng cao hiệu suất làm việc mà còn kéo dài tuổi thọ của bộ hộp số giảm tốc lên nhiều năm.

Trong thực tế mua sắm vật tư người dùng thường mắc phải một số nhận định chưa đúng.

Nhiều người lầm tưởng bánh răng côn xoắn có thể sử dụng cho đường truyền thẳng. Thực tế thiết kế hình nón bắt buộc nó phải làm việc ở dạng trục giao nhau.

Nếu hai trục nằm trên cùng một đường thẳng bạn nhất định phải dùng hệ hành tinh hoặc bánh răng trụ.

Một số kỹ sư cho rằng truyền động vuông góc luôn giúp máy gọn hơn. Tuy nhiên xét về tổng thể thể tích hệ hành tinh mới mang lại mật độ công suất cao nhất.

Nhận biết những nhầm lẫn phổ biến khi phân biệt bánh răng hành tinh và côn xoắn.

Tìm kiếm đơn vị phân phối bộ giảm tốc motor đáng tin cậy giúp doanh nghiệp yên tâm vận hành.

Công ty Hopgiamtoc3cap.com sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor.

Xem thêm: Báo giá hộp giảm tốc 1 cấp cập nhật 10/2026 tại Hopgiamtoc3cap

Chúng tôi chuyên cung cấp đầy đủ các danh mục sản phẩm chất lượng cao gồm:

Hộp giảm tốc ZQ.
Hộp giảm tốc NMVR.
Hộp giảm tốc Cycloid.
Hộp giảm tốc tải nặng HB, chuyển hướng T.
Hộp giảm tốc tải nặng trục song song F.
Hộp giảm tốc tải nặng trục thẳng R.
Hộp giảm tốc tải nặng trục vuông góc K.
Hộp giảm tốc tải nặng trục vuông góc S.
Hộp giảm tốc trục vít, bánh vít.
Hộp giảm tốc vít me.

Dù bạn cần các dòng hộp giảm tốc giá rẻ hay thiết bị tải nặng chuyên dụng Hopgiamtoc3cap.com luôn sẵn sàng cung cấp hộp số giảm tốc chính hãng với giá cả cạnh tranh nhất.

Để nhận tư vấn kỹ thuật chi tiết hãy liên hệ hotline 0918 836 172 hoặc kết nối Zalo 0918836172 để được hỗ trợ nhanh chóng.

Điểm khác biệt lớn nhất nằm ở hướng truyền lực. Bánh răng hành tinh có cấu trúc đồng trục, truyền động thẳng với mật độ công suất cao. Trong khi đó, bánh răng côn xoắn dùng để bẻ góc truyền động 90 độ giữa hai trục giao nhau.

Bánh răng hành tinh phân bổ đều tải trọng lên nhiều bánh răng nhỏ cùng lúc, giúp giảm áp lực lên từng răng. Trong khi đó, bánh răng côn xoắn tập trung tải trọng vào duy nhất một cặp răng đang ăn khớp.

Bánh răng côn xoắn phù hợp với các hệ thống cần đổi hướng truyền động 90 độ và đòi hỏi vận hành êm ái ở tốc độ cao, chẳng hạn như cầu chủ động ô tô, máy khuấy hay hộp giảm tốc vuông góc.

Không. Cụm bánh răng hành tinh chuẩn chỉ hoạt động theo cơ chế đồng trục (trục vào và ra nằm trên một đường thẳng). Muốn bẻ góc 90 độ, hệ thống cần kết hợp thêm cặp bánh răng côn xoắn.

Bánh răng côn xoắn vận hành êm hơn nhờ các răng dạng đường cong xoắn tiếp xúc ăn khớp từ từ. Hệ hành tinh do có nhiều chi tiết chuyển động đồng thời nên khi chạy ở tốc độ cao sẽ sinh ra tiếng ồn lớn hơn.

Việc hiểu rõ cách phân biệt bánh răng hành tinh và côn xoắn giúp bạn chủ động trong việc thiết kế và lựa chọn thiết bị.

Bánh răng hành tinh là lựa chọn hàng đầu cho đường truyền thẳng cần tải trọng lớn và nhỏ gọn. Trong khi đó bánh răng côn xoắn là giải pháp hoàn hảo cho các hệ thống truyền động vuông góc vận hành êm ái.
