So sánh hộp giảm tốc cốt âm và cốt dương chuẩn kỹ thuật

Việc lựa chọn đúng kết cấu trục truyền động là yếu tố then chốt quyết định hiệu suất và tuổi thọ của toàn bộ dây chuyền sản xuất. Bài viết này thực hiện so sánh hộp giảm tốc cốt âm và cốt dương một cách chi tiết dựa trên các thông số kỹ thuật thực tế. Hopgiamtoc3cap.com sẽ giúp bạn phân biệt rõ ràng giữa hai loại trục này để giải quyết bài toán không gian và tải trọng tối ưu nhất.

Các thông tin cốt lõi khi so sánh hộp giảm tốc cốt âm và cốt dương cho hệ thống máy móc.

• Phân biệt rõ cấu tạo vật lý giữa trục rỗng và trục đặc để lựa chọn thiết bị phù hợp với bệ máy.
• Đánh giá ưu nhược điểm về khả năng lắp đặt, độ chính xác và yêu cầu bảo trì định kỳ.
• Phân tích chi phí đầu tư bao gồm giá thành thiết bị và phụ kiện truyền động đi kèm.
• Xác định ứng dụng thực tế cho từng loại trong các ngành công nghiệp nặng và nhẹ.
• Cung cấp bảng đối chiếu thông số kỹ thuật để hỗ trợ quá trình ra quyết định mua hàng.

Sự hiểu biết sâu sắc về cấu tạo trục sẽ giúp kỹ sư vận hành đảm bảo hệ thống hoạt động ổn định và bền bỉ trong thời gian dài.

Khái niệm về hộp giảm tốc cốt âm và cốt dương

Hiểu rõ bản chất cấu tạo của từng loại trục là bước nền tảng để đánh giá sự phù hợp của thiết bị với hệ thống máy móc của doanh nghiệp. Hộp số giảm tốc hiện nay được chia thành nhiều kiểu dáng trục khác nhau nhằm đáp ứng các tiêu chuẩn lắp ráp công nghiệp khắt khe.

Hộp giảm tốc cốt âm có thiết kế trục đầu ra dạng lỗ rỗng với rãnh then bên trong để kết nối trực tiếp với trục của máy công tác. Loại kết cấu này cho phép trục tải đút sâu vào bên trong thân hộp số, giúp toàn bộ hệ thống trở nên đồng nhất và tinh gọn.

Hộp giảm tốc cốt dương sở hữu trục đầu ra là một khối thép đặc nhô ra phía ngoài lớp vỏ bảo vệ của thiết bị. Để truyền tải momen xoắn đến máy móc, người dùng cần trang bị thêm các chi tiết kết nối trung gian như khớp nối, nhông xích hoặc puly dây đai.

So sánh các đặc tính kỹ thuật cốt lõi

Mỗi loại trục sở hữu những đặc tính vật lý và cơ học riêng biệt, ảnh hưởng trực tiếp đến quy trình vận hành và lắp ráp của bộ giảm tốc motor. Việc lựa chọn không chỉ dựa vào sở thích mà phải căn cứ trên các phép tính toán học về lực và momen.

Phương thức liên kết là điểm khác biệt lớn nhất giữa hai dòng sản phẩm này trong các hệ thống truyền động hiện đại. Cốt âm sử dụng kiểu truyền động trực tiếp, giúp loại bỏ các sai số tích lũy từ các bộ phận phụ trợ bên ngoài hệ thống.

Cốt dương lại yêu cầu một quy trình căn chỉnh phức tạp hơn khi lắp ráp các bộ phận như khớp nối cứng hoặc mềm. Tuy nhiên, cấu tạo trục đặc thường có khả năng chịu lực uốn và lực cắt tốt hơn trong các điều kiện tải trọng biến thiên liên tục.

Trong các ứng dụng yêu cầu độ chính xác cao về vị trí, việc sử dụng hộp giảm tốc cốt âm kết hợp với mâm siết cơ khí giúp loại bỏ hoàn toàn độ rơ của rãnh then. Điều này đảm bảo momen truyền tải ổn định và giảm thiểu rung động cho toàn bộ hệ thống máy móc.

Nên chọn loại hộp giảm tốc nào cho hệ thống công nghiệp?

Lựa chọn giữa trục rỗng và trục đặc phụ thuộc rất nhiều vào cấu trúc mặt bằng và yêu cầu về tính linh hoạt của máy móc. Mỗi loại đều có những thế mạnh riêng mà người thiết kế cần khai thác triệt để để đạt hiệu quả cao nhất.

Nếu hệ thống của bạn yêu cầu sự nhỏ gọn và lắp đặt trực tiếp trên trục tải thì hộp số giảm tốc cốt âm là lựa chọn hàng đầu. Ngược lại, nếu bạn cần thường xuyên thay đổi tỷ số truyền thông qua nhông xích, trục đặc sẽ mang lại sự linh động cần thiết.

Đối với các dòng sản phẩm như hộp giảm tốc NMVR hoặc hộp giảm tốc trục vít, bánh vít, kiểu thiết kế cốt âm thường phổ biến hơn. Trong khi đó, các dòng tải nặng như hộp giảm tốc ZQ hay hộp giảm tốc tải nặng trục vuông góc K lại thường ưu tiên phương án trục đặc.

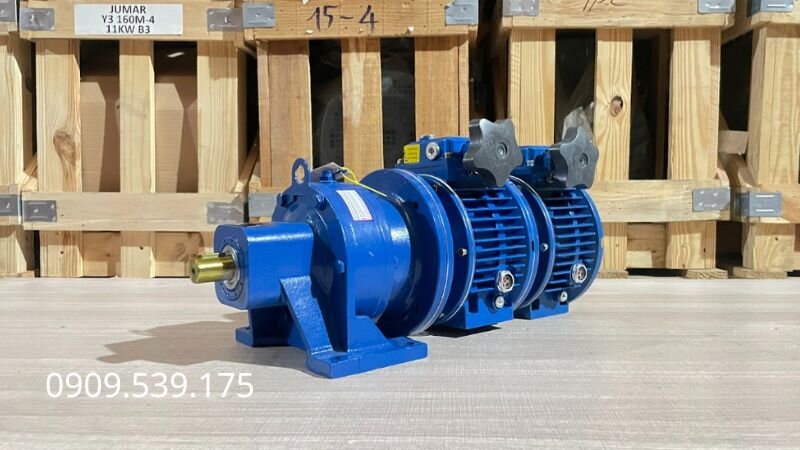

Ưu và nhược điểm của hộp giảm tốc cốt âm

Việc đánh giá hai mặt ưu và nhược điểm giúp các kỹ sư có cái nhìn khách quan khi thiết kế hệ thống sử dụng hộp giảm tốc cơ khí dạng trục rỗng. Cốt âm đang dần trở thành xu hướng trong các nhà máy hiện đại nhờ khả năng tối ưu hóa mặt bằng sản xuất.

Ưu điểm nổi bật nhất là khả năng tiết kiệm diện tích và giảm thiểu tối đa các phụ kiện cơ khí đi kèm như gối đỡ phụ hay vỏ bảo vệ xích. Điều này không chỉ giúp giảm khối lượng thiết bị mà còn tăng tính an toàn cho công nhân vận hành xung quanh máy.

Nhược điểm đáng lưu ý là yêu cầu dung sai chế tạo trục tải phải cực kỳ chính xác để khớp hoàn toàn với lỗ trục rỗng. Nếu không được bảo dưỡng đúng cách, hiện tượng oxy hóa có thể khiến trục tải bị kẹt cứng bên trong hộp số, gây khó khăn cho việc sửa chữa.

Công ty Hopgiamtoc3cap.com sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor. Chúng tôi luôn sẵn sàng hỗ trợ quý khách hàng lựa chọn giải pháp bộ giảm tốc phù hợp với giá thành cạnh tranh nhất. Để được tư vấn chi tiết, vui lòng liên hệ số điện thoại hoặc Zalo 0918 836 172.

Ưu và nhược điểm của hộp giảm tốc cốt dương

Trục đặc truyền thống luôn là giải pháp phổ biến nhất trong công nghiệp, nhưng chúng cũng mang những hạn chế cần được cân nhắc kỹ lưỡng. Hộp số motor dạng cốt dương thường được đúc từ thép hợp kim cường độ cao để đảm bảo độ bền cơ học.

Ưu điểm lớn nhất là tính linh hoạt cao trong lắp đặt và khả năng bù sai lệch trục thông qua các loại khớp nối đàn hồi. Khi xảy ra sự cố quá tải, các chi tiết truyền động bên ngoài thường sẽ hỏng trước, đóng vai trò như một thiết bị bảo vệ cho hộp giảm tốc đắt tiền.

Nhược điểm chính là chiếm dụng không gian lắp đặt lớn và yêu cầu hệ thống khung bệ máy chắc chắn hơn để đỡ các phụ kiện truyền động. Ngoài ra, việc sử dụng nhiều chi tiết trung gian sẽ làm giảm một phần hiệu suất truyền động do tổn thất ma sát và độ võng của dây đai.

Bảng so sánh hộp giảm tốc cốt âm và cốt dương

Để giúp quý khách dễ dàng so sánh hộp giảm tốc cốt âm và cốt dương, bảng dưới đây sẽ tổng hợp các tiêu chí quan trọng về kết cấu và vận hành. Các thông số này dựa trên tiêu chuẩn kỹ thuật của các dòng hộp giảm tốc trung quốc và quốc tế chất lượng cao.

Khi tính toán công suất cho bộ hộp số giảm tốc, người dùng cần lưu ý đến hiệu suất truyền động η. Đối với kết nối cốt âm trực tiếp, hiệu suất thường đạt mức tối đa. Với cốt dương sử dụng dây đai, hiệu suất có thể giảm từ 3% đến 5% tùy vào độ căng của đai.

Ứng dụng thực tế của từng loại trục

Tùy thuộc vào yêu cầu của từng ngành sản xuất, mỗi loại trục sẽ phát huy tối đa công năng trong các điều kiện làm việc khác nhau. Việc sử dụng hộp giảm tốc giá rẻ hay cao cấp đều phải dựa trên đặc thù công việc thực tế của máy móc.

Hộp giảm tốc cốt âm thường được ứng dụng rộng rãi trong các hệ thống băng tải thực phẩm, máy khuấy hóa chất và vít tải liệu. Các dòng hộp giảm tốc Cycloid hay hộp giảm tốc vít me dạng trục rỗng cũng rất phổ biến trong các cơ cấu nâng hạ tự động yêu cầu độ gọn nhẹ.

Hộp giảm tốc cốt dương lại là ưu tiên số một cho các loại máy nghiền đá, máy cán thép và tời kéo tàu thủy. Trong các môi trường bụi bẩn hoặc chịu va đập mạnh, việc cung cấp hộp số giảm tốc trục đặc giúp kỹ thuật viên dễ dàng kiểm tra tình trạng của các bộ phận truyền động bằng mắt thường.

Tiêu chí chọn loại trục dựa trên yêu cầu kỹ thuật

Để hệ thống vận hành bền bỉ, khi tìm kiếm các đơn vị phân phối hộp giảm tốc motor, bạn cần căn cứ vào các thông số kỹ thuật cụ thể. Sự tương thích giữa hộp số motor giảm tốc và máy công tác là yếu tố tiên quyết để tránh hư hỏng dọc đường.

Kiểm tra không gian bệ máy là bước quan trọng khi chọn kiểu truyền động cho toàn bộ dây chuyền sản xuất. Hộp số giảm tốc motor cốt âm thường được chọn cho các vị trí lắp treo hoặc không gian hẹp, nơi không thể đặt bệ đỡ cho hộp số trục đặc.

Xác định tải trọng và tính chất lực tác động cũng ảnh hưởng lớn đến tuổi thọ của bộ giảm tốc. Đối với các hệ thống thường xuyên đảo chiều quay, hộp số giảm tốc động cơ dạng trục đặc kết hợp khớp nối giảm chấn sẽ bảo vệ các bánh răng bên trong tốt hơn trước các cú sốc momen.

Một mẹo nhỏ khi lắp đặt hộp số giảm tốc cốt âm là sử dụng mỡ bôi trơn chống rỉ sét chuyên dụng vào phần tiếp xúc giữa trục tải và lỗ rỗng. Hành động này giúp việc tháo dỡ sau nhiều năm sử dụng trở nên dễ dàng, tránh tình trạng phải cắt bỏ trục khi bảo trì.

Các dòng hộp giảm tốc phổ biến theo kiểu trục

Tại Hopgiamtoc3cap.com, chúng tôi cung cấp đầy đủ các chủng loại từ hộp giảm tốc tải nặng đến các dòng phổ thông phục vụ sản xuất. Việc hiểu rõ danh mục sản phẩm sẽ giúp quý khách dễ dàng thực hiện so sánh hộp giảm tốc cốt âm và cốt dương một cách trực quan.

Dòng hộp giảm tốc tải nặng trục song song F và hộp giảm tốc tải nặng trục vuông góc S thường có cả hai phương án cốt âm và cốt dương. Điều này cho phép khách hàng linh hoạt trong việc thiết kế máy móc mà không bị bó hẹp bởi kết cấu cơ khí của nhà sản xuất.

Trong khi đó, hộp giảm tốc tải nặng trục thẳng R chủ yếu được sản xuất với dạng cốt dương để tối ưu lực đẩy dọc trục. Các dòng hộp giảm tốc tải nặng HB hay hộp giảm tốc chuyển hướng T lại cung cấp các giải pháp trục rỗng đặc biệt cho các ngành công nghiệp đóng tàu và sản xuất giấy.

Câu hỏi thường gặp

Kết luận

Việc so sánh hộp giảm tốc cốt âm và cốt dương cho thấy mỗi loại đều có những giá trị kỹ thuật và kinh tế riêng biệt. Cốt âm là giải pháp tối ưu cho không gian hẹp và sự tinh gọn, trong khi cốt dương mang lại sự bền bỉ và linh hoạt trong lắp đặt truyền động ngoài.

Tùy vào nhu cầu thực tế và ngân sách đầu tư, quý khách nên cân nhắc kỹ các thông số momen, lực hướng tâm và điều kiện bảo dưỡng. Hopgiamtoc3cap.com cam kết mang đến những sản phẩm hộp số giảm tốc motor chất lượng nhất, đáp ứng mọi tiêu chuẩn kỹ thuật khắt khe của ngành công nghiệp hiện đại.

Nếu bạn đang tìm kiếm giải pháp truyền động hiệu quả hoặc cần tư vấn sâu hơn về các dòng hộp giảm tốc cơ khí, hãy liên hệ ngay với đội ngũ chuyên gia của chúng tôi. Hopgiamtoc3cap.com luôn đồng hành cùng sự phát triển bền vững của doanh nghiệp bạn thông qua những thiết bị tối ưu nhất.
